P30 RFOU-HCF / TFOU-HCF 6/10(12) kV NEK606标准海洋工程与船用电缆

P30 RFOU-HCF / TFOU-HCF 6/10(12) kV NEK606标准海洋工程与船用电缆 P30 RFOU-HCF / TFOU-HCF 6/10(12) kV NEK606标准海洋工程与船用电缆

应用

该电缆具有防火，阻燃和低烟无卤的特性，适用于需在1100℃烃类火灾中工作的紧急控制，电力和照明系统。

标准

IEC 60092-354

IEC 60092-351
IEC 60092-359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

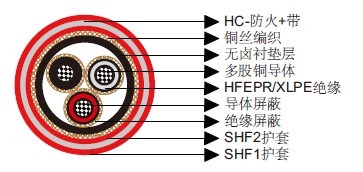

结构

导体：IEC 60228 class 2圆形多股镀锡退火铜导体。
导体屏蔽：半导电材料。
绝缘：无卤EPR。XLPE可选。
绝缘屏蔽：半导电材料和镀锡铜编织。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套1：无卤热固材料SHF2，红色。
HC-防火：挤压热塑防火材料。
带: 搭接玻璃纤维带。
外护套2：阻燃无卤热塑材料SHF1，红色。

可选结构
P31 RFOU-HCF / TFOU-HCF 8.7/15kV
P32 RFOU-HCF / TFOU-HCF 12/20(24) kV
P33 RFOU-HCF / TFOU-HCF 18/30(36) kV

电气特性

标称导体截面积 mm² 70 95 120 150 185 240 300
标称导体直径 mm 10.3 12.2 13.8 15.1 17.0 19.6 21.9
最大直流电阻@20℃ Ω/km 0.27 0.195 0.154 0.126 0.1 0.0762 0.0607
连续额定电流@45℃ 1芯 A 242 293 339 389 444 522 601
连续额定电流@45℃ 3芯 A 169 205 237 272 311 365 421
短路电流1s A 10020 13590 17170 21460 26470 34340 42930
工作电压 KV 6/10 6/10 6/10 6/10 6/10 6/10 6/10

环境温度校正因数

环境温度校正因数 35 40 45 50 55 60 65 70 75 80
额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

机械和热性能

弯曲半径：20×OD（安装中）；12×OD （固定安装）
温度范围：-20℃ ~ +90℃

尺寸和重量

结构
芯数×截面积(mm²) 		标称绝缘厚度
mm 		标称衬垫层外直径
mm 		标称护套1外直径
mm 		标称外径
mm 		标称重量
kg/km
1×70 3.4 23.5 30.0 62.0 5220
1×95 3.4 25.5 32.0 64.5 5900
1×120 3.4 27.5 34.0 66.5 6340
1×150 3.4 28.5 35.0 67.5 6670
1×185 3.4 30.5 36.5 69.0 7320
1×240 3.4 33.0 39.0 72.0 8250
1×300 3.4 35.0 41.5 74.5 9280
3×50 3.4 47.0 55.0 89.0 10970
3×95 3.4 54.0 62.5 97.0 14230
3×150 3.4 60.0 70.5 106.0 17400
