600/1000V, XLPE绝缘, 铅护套电缆IEC 60502-1(铠装)

应用:

此类电缆主要用于抵押安装系统的电力供应，可安装于室内或户外应用，可敷设于电缆管道，也可直埋，可用于变电站，配电站，工业区等没有机械损伤的地方。铅护套可防止芳香烃类化合物的腐蚀。

结构:

导体
多股圆形（非紧实型和紧实型）或扇形导体，2类导体，遵循IEC 60228, 小尺寸（最大至截面积4mm2）电缆，导体是实心的，1类导体，遵循 IEC 60228, BS EN60228，也可根据客户需求提供。
绝缘
XLPE绝缘，厚度遵循IEC 60502-1，连续工作温度为90°C.
PVC绝缘厚度，遵循 IEC 60502-1,BS 6346. PVC绝缘A类，遵循IEC 60502-1,或T11类，遵循BS 6346.
PVC绝缘可达到SASO 1694级别，连续工作温度为85°C，也可根据客户需求提供.
线芯颜色
线芯颜色 (1) :
1芯 : 红色或黑色
2芯 : 红色, 黑色
3芯 : 红色, 黄色, 蓝色
4芯 : 红色, 黄色, 蓝色, 黑色
5芯 : 红色, 黄色, 蓝色, 黑色, 绿色
5芯以上: 黑色线芯，白色数字标识
线芯颜色 (2) :
1芯 : 棕色或蓝色
2芯 : 棕色, 蓝色
3芯 : 棕色, 黑色, 灰色
4芯 : 蓝色, 棕色, 黑色, 灰色
5芯 : 绿色/黄色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 黑色线芯，白色数字标识
成缆 / 内护套
2，3，4芯电缆，有非吸湿性材料填充绕包，加挤出PVC内衬铅护套挤出铅合金"E"类内护套，遵循BS 12548. 厚度遵循IEC 60502-1. 其他厚度也可根据客户需求提供.
铠装
内衬外铝丝（仅限单芯）或镀锌钢丝铠装，遵循IEC 60502或BS 5467, BS 6346内衬外镀锌钢带铠装，遵循IEC 60502
外护套
外护套为挤出PVC，ST2类，遵循IEC 60502-1，或9类，遵循BS 6346/5467.
一些特殊种类的PVC,如阻燃PVC,防蚁PVC,防啮齿类动物PVC,防油PVC，以及一些特殊的护套材料，如LLDPE, MDPE, HDPE, LSF, CPE，都可根据客户需求提供.

电缆参数

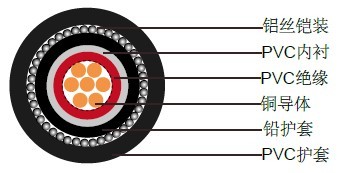

单芯( 铝丝铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
1x35 rm	7.4	0.9	1.2	1.3	1.8	24	1450
1x50 rm	8.8	1	1.2	1.3	1.8	26	1750
1x70 rm	10.6	1.1	1.2	1.6	1.8	28	2075
1x95 rm	12.4	1.1	1.2	1.6	1.8	30	2450
1x120 rm	14	1.2	1.2	1.6	1.8	32	2900
1x150 rm	15.5	1.4	1.3	1.6	1.9	34	3300
1x185 rm	17.4	1.6	1.4	1.6	2	37	3950
1x240 rm	20.3	1.7	1.4	2	2.1	41	5000
1x300 rm	22.7	1.8	1.5	2	2.1	44	5825
1x400 rm	25.4	2	1.6	2	2.3	48	7150
1x500 rm	28.8	2.2	1.7	2.5	2.4	54	8900
1x630 rm	30.4	2.4	1.8	2.5	2.6	57	10600

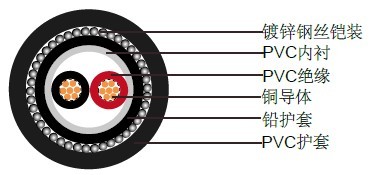

两芯(镀锌钢丝铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
2x2.5 rm	2	0.7	1.2	1.3	1.8	22	1325
2x4 rm	2.6	0.7	1.2	1.3	1.8	23	1450
2x6 rm	3.1	0.7	1.2	1.3	1.8	24	1600
2x10 rm	4	0.7	1.2	1.6	1.8	27	2025
2x16 rm	5	0.7	1.2	1.6	1.8	29	2350
2x25 rm	6.3	0.9	1.2	1.6	1.8	32	2900
2x35 rm	7.4	0.9	1.2	1.6	1.9	35	3350
2x50 rm	8.8	1	1.3	2	2	39	4375

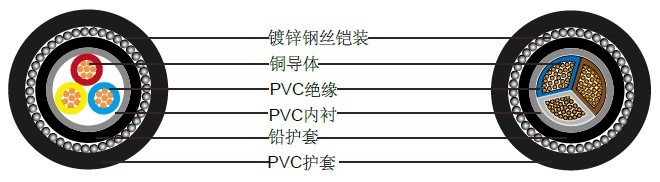

三芯(镀锌钢丝铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
			圆形导体
3x1.5 rm	1.6	0.7	1.2	1.3	1.8	22	1275
3x2.5 rm	2	0.7	1.2	1.3	1.8	23	1400
3x4 rm	2.6	0.7	1.2	1.3	1.8	24	1550
3x6 rm	3.1	0.7	1.2	1.3	1.8	25	1725
3x10 rm	4	0.7	1.2	1.6	1.8	28	2175
3x16 rm	5	0.7	1.2	1.6	1.8	30	2575
3x25 rm	6.3	0.9	1.2	1.6	1.9	34	3250
3x35 rm	7.4	0.9	1.3	1.6	1.9	36	3750
3x50 rm	8.8	1	1.4	2	2.1	41	4900
3x70 rm	10.6	1.1	1.5	2	2.2	47	6225
3x95 rm	12.4	1.1	1.6	2.5	2.4	51	7650
3x120 rm	14	1.2	1.7	2.5	2.5	57	9550
3x150 rm	15.5	1.4	1.8	2.5	2.7	62	11300
3x185 rm	17.4	1.6	1.9	2.5	2.8	68	13375
3x240 rm	20.3	1.7	2.1	2.5	3.1	76	16700
3x300 rm	22.7	1.8	2.2	2.5	3.2	82	19725
			扇形导体
3x50 sm	-	1	1.3	2	2.1	39	4450
3x70 sm	-	1.1	1.4	2	2.2	43	5650
3x95 sm	-	1.1	1.5	2	2.4	47	6900
3x120 sm	-	1.2	1.6	2.5	2.5	52	8575
3x150 sm	-	1.4	1.7	2.5	2.7	57	10275
3x185 sm	-	1.6	1.8	2.5	2.8	61	12100
3x240 sm	-	1.7	2	2.5	3	67	14975
3x300 sm	-	1.8	2.1	2.5	3.2	73	17700

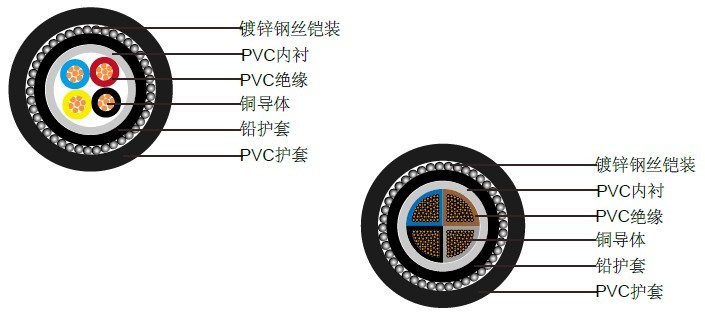

三芯+1(镀锌钢丝铠装)

截面积	导体直径		绝缘厚度		铅护套厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	(3) mm	(1) mm	(3) mm	(1) mm	mm	mm	mm	mm	Kg/Km
3x10 rm+6	5	3.1	0.7	0.7	1.2	1.8	1.6	29	2325
3x16 rm+10	6.3	4	0.7	0.7	1.2	1.8	1.6	31	2775
3x25 rm+16	7.4	5	0.9	0.7	1.2	1.9	1.6	35	3475
3x35 sm+16	-	5	0.9	0.7	1.2	2	1.6	35	3650
3x50 sm+25	-	6.3	1	0.9	1.3	2.1	2	40	4825
3x70 sm+35	-	7.4	1.1	0.9	1.4	2.3	2	45	6175
3x95 sm+50	-	8.8	1.1	1	1.5	2.4	2.5	50	8025
3x120 sm+70	-	10.6	1.2	1.1	1.6	2.6	2.5	54	9575
3x150 sm+70	-	10.6	1.4	1.1	1.7	2.7	2.5	59	11175
3x185 sm+95	-	12.4	1.6	1.1	1.9	2.9	2.5	64	13575
3x240 sm+120	-	14	1.7	1.2	2	3.1	2.5	70	16525
3x300 sm+150	-	15.5	1.8	1.4	2.2	3.4	3.15	78	20800

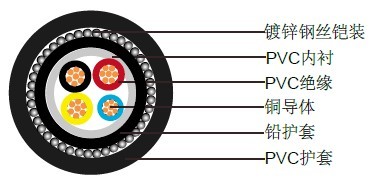

四芯(镀锌钢丝铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
4x1.5 rm	1.6	0.7	1.2	1.3	1.8	23	1350
4x2.5 rm	2	0.7	1.2	1.3	1.8	24	1500
4x4 rm	2.6	0.7	1.2	1.3	1.8	25	1700
4x6 rm	3.1	0.7	1.2	1.6	1.8	27	2050
4x10 rm	4	0.7	1.2	1.6	1.8	29	2425
4x16 rm	5	0.7	1.2	1.6	1.8	32	2875
4x25 rm	6.3	0.9	1.3	1.6	1.9	36	3800
4x35 sm	-	0.9	1.2	2	2.1	38	4200
4x50 sm	-	1	1.4	2	2.2	42	5300
4x70 sm	-	1.1	1.5	2	2.3	46	6775
4x95 sm	-	1.1	1.6	2.5	2.5	52	8800
4x120 sm	-	1.2	1.7	2.5	2.7	57	10500
4x150 sm	-	1.4	1.8	2.5	2.9	62	12450
4x185 sm	-	1.6	2	2.5	3	67	14950
4x240 sm	-	1.7	2.2	2.5	3.3	74	18550
4x300 sm	-	1.8	2.3	3.2	3.5	81	22900
