FRA 400 SW4铁路应用GKW牵引同轴电缆

FRA 400 SW4 GKW铁道牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

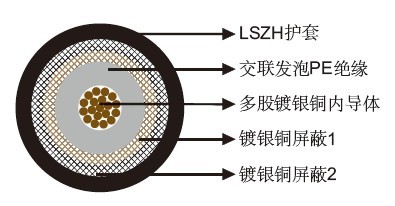

结构

内导体：多股镀银铜导体。
绝缘：交联发泡PE（SPEX）。
外导体（屏蔽1）：镀银铜。
外导体（屏蔽2）：镀银铜。
护套：LSZH 弹性体。

20℃时的电气特性

  • 阻抗 Ω 50+/-2
    标称电容 pF/m 94.5
    最小绝缘电阻 MΩ.km 100000
    内导体电阻 MΩ/km 29.45
    外导体电阻 MΩ/km 7.6
    衰减
    @10MHz dB/100m 5
    @50MHz dB/100m 11
    @100MHz dB/100m 16
    @150MHz dB/100m 20
    @200MHz dB/100m 23
    @300MHz dB/100m 29
    @400MHz dB/100m 34
    @450MHz dB/100m 36
    @500MHz dB/100m 38
    @600MHz dB/100m 42
    @800MHz dB/100m 50
    @850MHz dB/100m 51
    @900MHz dB/100m 53
    @950MHz dB/100m 55
    @1000MHz dB/100m 56
    @1800MHz dB/100m 79
    @1900MHz dB/100m 82
    @2000MHz
    		 dB/100m
    		84
    @2400MHz dB/100m 94
    @3000MHz dB/100m 107
    @4000MHz dB/100m 128
    @5000MHz
    @6000MHz     		dB/100m
    dB/100m     		147
    165
    传播速度 % 70.7

机械和热性能

最小弯曲半径：25mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构
No/mm		 标称内导体直径
mm		 标称外导体直径
mm		 标称外径
mm		 标称重量
kg/km
19/0.2 1.0 4.24 5.0 60
