3GKW-RW 0.6/1KV薄壁单芯电缆

3GKW-RW 0.6/1KV薄壁单芯铁路牵引电缆 3GKW-RW 0.6/1KV薄壁单芯铁路牵引电缆

应用

单芯电力及控制电缆,适合铁路车辆内外保护性,固定安装,用于直流 或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

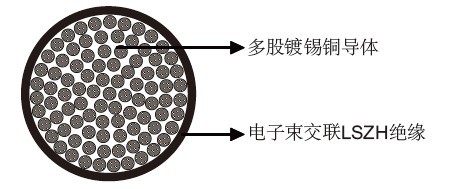

结构

导体:Class 5 多股镀锡铜导体,遵照IEC60228/VDE
0295 标准。
绝缘:电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积 mm2 0.5 0.6 0.75 1 1.2 1.5 2.0 2.5 3 4.0
AWG 20 18 16 14 12
最大导体电阻 Ω/km 40.1 31.1 26.7 20.0 15.5 13.7 10.5 8.21 6.56 5.09
电压 KV 0.6/1

机械和热性能

最小弯曲半径 :4xOD ( 固定安装 ) ;6xOD ( 移动安装 )
温度范围 :-40℃ ~+120℃ ( 固定安装 ) ;-35℃ ~+90℃ ( 移动安装 )
短路温度 :+280℃

尺寸和重量

芯数&标称导体截面积
No.×mm²
导体股数/每股直径
No/mm
标称绝缘厚度
mm
标称外径
mm
标称重量
kg/km
1×0.5 19/0.18 16/0.20 0.3 1.40 6
1×0.6 19/0.20 0.3 1.50 7
1×0.75 19/0.22 24/0.20 0.3 1.60 8.3
1×1.0 19/0.25 32/0.20 0.3 1.75 11
1×1.2 19/0.29 0.3 2.00 13
1×1.5 19/0.31 30/0.25 0.3 2.15 16
1×2.0 37/0.25 0.4 2.40 19
1×2.5 19/0.40 50/0.25 0.4 2.75 26
1×4 56/0.30 0.4 3.35 40
