  首页产品铁路应用GKW牵引电缆&高温电缆

3GKW-RW/S 0.6/1KV薄壁多芯电缆

3GKW-RW/S 0.6/1KV薄壁多芯铁路牵引电缆 3GKW-RW/S 0.6/1KV薄壁多芯铁路牵引电缆

应用

多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

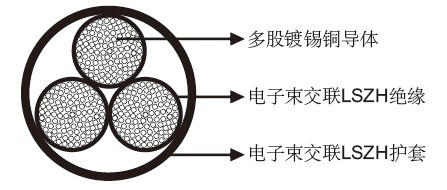

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘：电子束交联LSZH 材料。
护套：电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积 mm2 0.5 0.75 1 1.5 2.5
最大导体电阻 Ω/km 40.1 26.7 20.0 13.7 8.21
电压 KV 0.6/1

机械和热性能

最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃

尺寸和重量

芯数 &标称导体截面积 No.×mm2 导体股数 /每股直径 No/mm 标称绝缘厚度 mm 标称外径 mm 标称重量 kg/km
2×0.5 16/0.20 0.3 4.4 29
3×0.5 16/0.20 0.3 4.6 36
4×0.5 16/0.20 0.3 5.0 44
5×0.5 16/0.20 0.3 5.4 52
6×0.5 16/0.20 0.3 5.9 62
2×2×0.5 16/0.20 0.3 6.5 58
4×2×0.5 16/0.20 0.3 8.7 99
2×0.75 24/0.20 0.3 4.75 35
3×0.75 24/0.20 0.3 5.2 48
4×0.75 24/0.20 0.3 5.6 58
6×0.75 24/0.20 0.3 6.7 83
2×2×0.75 24/0.20 0.3 7.75 81
2×1.0 32/0.20 0.3 5.1 45
3×1.0 32/0.20 0.3 5.4 54
4×1.0 32/0.20 0.3 5.8 64
6×1.0 32/0.20 0.3 7.3 98
10×1.0 32/0.20 0.3 8.9 150
25×1.0 32/0.20 0.3 12.8 324
2×1.5 30/0.25 0.3 6.0 63
3×1.5 30/0.25 0.3 6.3 76
4×1.5 30/0.25 0.3 6.9 94
5×1.5 30/0.25 0.3 7.7 120
6×1.5 30/0.25 0.3 8.5 141
8×1.5 30/0.25 0.3 9.8 201
10×1.5 30/0.25 0.3 10.5 216
18×1.5 30/0.25 0.3 13.4 358
2×2.5 50/0.25 0.4 7.2 98
3×2.5 50/0.25 0.4 7.5 122
4×2.5 50/0.25 0.4 8.3 147
5×2.5 50/0.25 0.4 9.1 180
6×2.5 50/0.25 0.4 10.6 223
