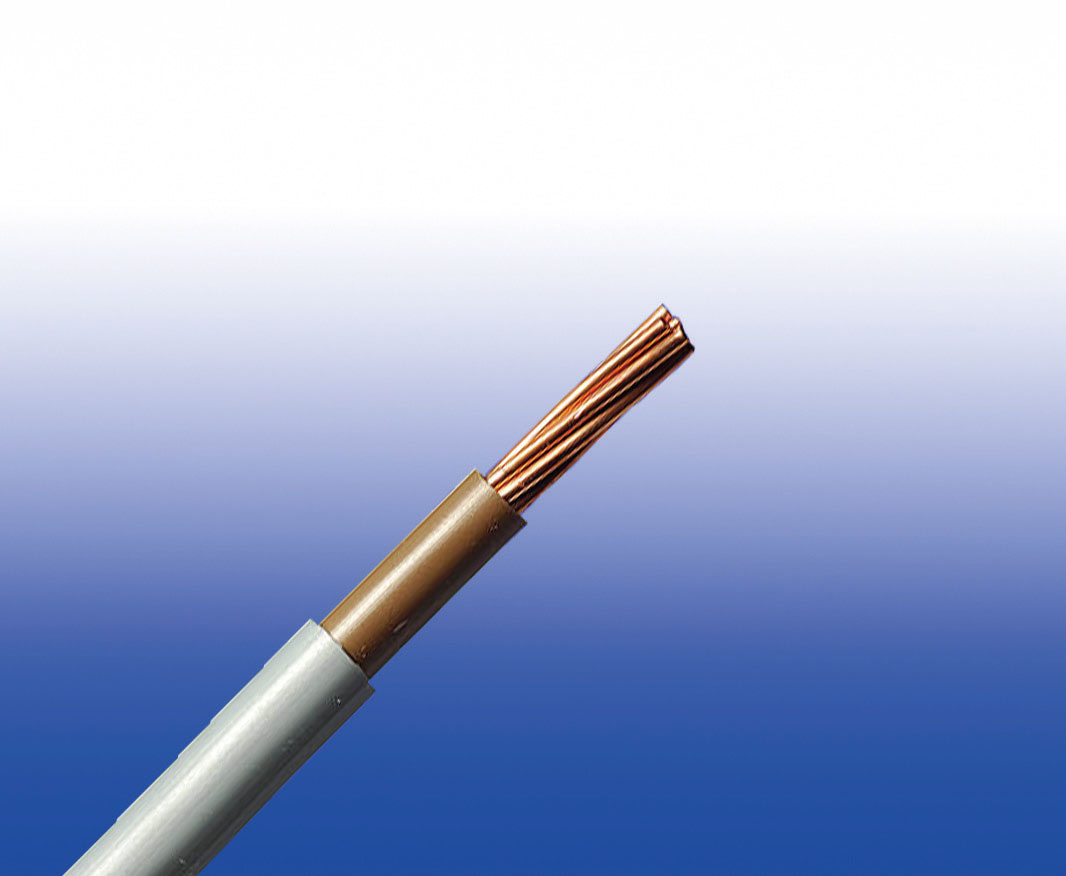

600/1000V IEC 60502标准XLPE绝缘, PVC护套,非铠装电力电缆 (单芯)

FGD300 1RV-R (CU/XLPE/PVC 600/1000V Class 2)

VDE Code: N2XY

应用s

IEC 60502-1 600/1000V XLPE 绝缘, PVC 护套非铠装电力电缆 主要用于固定安装在工业领域,建筑和类似的应用但不直接埋葬在地下或管道。此类电缆已通过TUV认证。

标准

设计符合IEC 60502-1

认证:

TUV 证书 (Z1 17 01 98200 004)

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1-2

额定电压

600/1000V

线缆结构

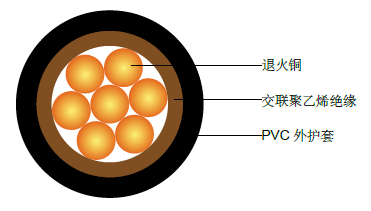

IEC 60502 Power Cable Power Cables to IEC 60502 (单芯)
导体 符合标准 IEC 60228 2.类退火铜导体。
绝缘 符合标准 IEC 60502-1交联聚乙烯。
外护套 符合标准 IEC 60502-1挤压PVC ST1/ST2型 。
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色谱

绝缘颜色 棕或蓝, 其他颜色可根据客户要求.
护套颜色 黑, 其他颜色可根据客户要求.

机械和电气性能

最高工作温度范围 80°C (ST1 护套); 90°C (ST2 护套)
最大短路温度(5s) 250°C
最小弯曲半径
  圆形铜导体 (OD ≤ 25mm) 4 x OD
  圆形铜导体 (OD > 25mm) 6 x OD
  异形铜导体 8 x OD

结构参数

导体 FGD300 1RV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No.xmm2 mm mm mm kg/km
1x1.5 2 0.7 1.4 6.1 36
1x2.5 2 0.7 1.4 6.8 52
1x4.0 2 0.7 1.4 7.4 76
1x6.0 2 0.7 1.4 8.2 100
1x10 2 0.7 1.4 9.2 160
1x16 2 0.7 1.4 10.7 230
1x25 2 0.9 1.4 12.5 340
1x35 2 0.9 1.4 13.5 440
1x50 2 1 1.4 13.7 541
1x70 2 1.1 1.4 15.8 749
1x95 2 1.1 1.5 17.5 1000
1x120 2 1.2 1.5 19.3 1241
1x150 2 1.4 1.6 21.5 1523
1x185 2 1.6 1.6 24.7 1942
1x240 2 1.7 1.7 27.7 2514
1x300 2 1.8 1.8 30.6 3125
1x400 2 2 1.9 34.2 3967
1x500 2 2.2 2 38 5063
1x630 2 2.4 2.2 42.9 6491
1x800 2 2.6 2.3 46 8075
1x1000 2 2.8 2.4 63 9860

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量 (Amp) 根据 BS 7671:2008 表4E1A

导体截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法B (附在线槽或者墙上等的导管上) 参考方法C (直接用夹子夹住) 参考方法F (在一个有孔径的电缆匣中，水平或者垂直) 参考方法G (暴露在空气中) 隔开一个电缆的直径
2根电缆单相交流或直流电. 3根或者4根三相交流电 2根电缆单相交流或直流电 3根或者4根三相交流电 2根电缆单相交流或直流电. 水平相邻 3根或者4根三相交流电电缆水平分开 和紧挨着或三相分开 2根电缆单相交流或直流电电缆水平分开 3根电缆， 三相交流电电缆水平分开 3根电缆， 三相交流电电缆三相分开 2根电缆单相交流或直流电. 或3根电缆三相交流电电缆水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.5 19 17 23 20 25 23 - - - - -
2.5 26 23 31 28 34 31 - - - - -
4 35 31 42 37 46 41 - - - - -
6 45 40 54 48 59 54 - - - - -
10 61 54 75 66 81 74 - - - - -
16 81 73 100 88 109 99 - - - - -
25 106 95 133 117 143 130 161 141 135 182 161
35 131 117 164 144 176 161 200 176 169 226 201
50 158 141 198 175 228 209 242 216 207 275 246
70 200 179 253 222 293 268 310 279 268 353 318
95 241 216 306 269 355 326 377 342 328 430 389
120 278 249 354 312 413 379 437 400 383 500 454
150 318 285 393 342 476 436 504 464 444 577 527
185 362 324 449 384 545 500 575 533 510 661 605
240 424 380 528 450 644 590 679 634 607 781 719
300 486 435 603 514 743 681 783 736 703 902 833
400 - - 683 584 868 793 940 868 823 1085 1008
500 - - 783 666 990 904 1083 998 946 1253 1169
630 - - 900 764 113 1033 1254 1151 1088 1454 1362
800 - - - - 1288 1179 1358 1275 1214 1581 1485
1000 - - - - 1443 1323 1520 1436 1349 1775 1671

电压降（A/M）根据 BS 7671:2008表4E1B

标称截面积 2根电缆直流电 2根电缆单相交流电

3根或者4根三相交流电
参考方法A和B (附在线槽或导管上) 参考方法C, F & G(直接用线夹夹住，置于电缆槽中或暴露在空气中) 参考方法A & B (附在线槽或导管上 参考方法C, F & G (直接用线夹夹住，置于电缆槽中或暴露在空气中)
1 2 3 电缆相邻 4 电缆隔开* 5 6 7
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31   31     27     27     27     27
2.5 19   19     16     16     16     16
4 33   12     10     10     10     10
6 7.8   7.9     6.8     6.8     6.8     6.8
10 4.7   4.7     4.7     4     4     4
16 2.9   2.9     2.9     2.5     2.5     2.5
    r x z r x z r x z r x z r x z
25 1.85 1.6 0.31 1.9 1.85 0.19 1.85 1.6 0.27 1.65 1.6 0.165 1.6 1.6 0.19 1.6
35 1.35 1.35 0.29 1.35 1.35 0.18 1.35 1.15 0.25 1.15 1.15 0.155 1.5 1.15 0.18 1.15
50 0.99 1 0.29 1.05 0.99 0.18 1 0.87 0.25 0.9 0.86 0.155 0.87 0.86 0.18 0.87
70 0.68 0.7 0.28 0.75 0.68 0.175 0.71 0.6 0.24 0.65 0.59 0.15 0.61 0.59 0.175 0.62
95 0.49 0.51 0.27 0.58 0.49 0.17 0.52 0.44 0.23 0.5 0.43 0.145 0.45 0.43 0.17 0.46
120 0.39 0.41 0.26 0.48 0.39 0.165 0.43 0.35 0.23 0.42 0.34 0.14 0.37 0.34 0.165 0.38
150 0.32 0.33 0.26 0.43 0.32 0.165 0.36 0.29 0.23 0.37 0.28 0.14 0.31 0.28 0.165 0.32
185 0.25 0.27 0.26 0.37 0.26 0.165 0.3 0.23 0.23 0.32 0.22 0.14 0.26 0.22 0.165 0.28
240 0.19 0.21 0.26 0.33 0.2 0.16 0.25 0.185 0.22 0.29 0.17 0.14 0.22 0.17 0.165 0.24
300 0.155 0.175 0.25 0.31 0.16 0.16 0.22 0.15 0.22 0.27 0.14 0.14 0.195 0.135 0.16 0.21
400 0.12 0.14 0.25 0.29 0.13 0.155 0.2 0.125 0.22 0.25 0.11 0.135 0.175 0.11 0.16 0.195
500 0.093 0.12 0.25 0.28 0.105 0.155 0.185 0.1 0.22 0.24 0.09 0.135 0.16 0.088 0.16 0.18
630 0.072 0.1 0.25 0.27 0.086 0.155 0.175 0.088 0.21 0.23 0.074 0.135 0.15 0.071 0.16 0.17
800 0.056 - - - 0.072 0.15 0.17 - - - 0.062 0.13 0.145 0.059 0.155 0.165
1000 0.045 - - - 0.063 0.15 0.165 - - - 0.055 0.13 0.14 0.05 0.155 0.165

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
