  首页产品Fireguard阻燃电力& 控制电缆

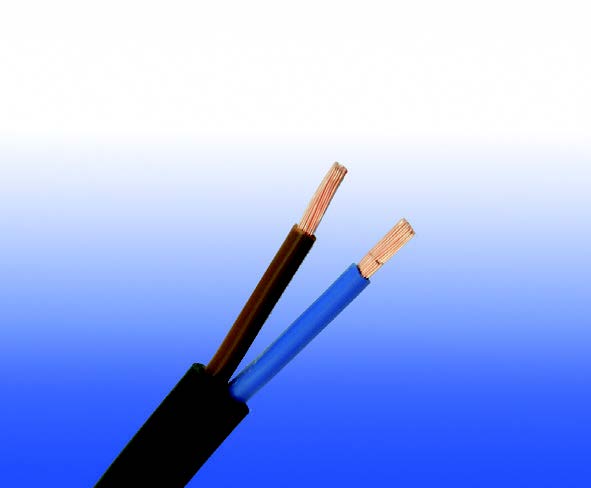

600/1000V PVC 绝缘, PVC 护套,非铠装电力电缆 (2-5芯&多芯)

FGD400 1VV-R (CU/PVC/PVC 600/1000V Class 2)

VDE Code: NYY

应用s

IEC 60502 600/1000V PVC 绝缘, PVC 护套非铠装电力电缆 主要用于固定安装在工业领域,建筑和类似的应用但不直接埋葬在地下或管道。此类电缆已通过TUV认证。

标准

设计符合IEC 60502-1

认证

TUV 证书 (B 098200 0031 Rev.00)

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1

额定电压

600/1000V

线缆结构

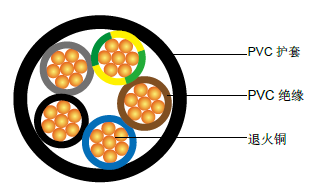

600/1000V PVC 绝缘, PVC 护套,非铠装电力电缆 Power Cables to IEC 60502 (2-5芯 &多芯)
导体 符合标准 BS EN 60228 2类 绞合退火铜导体。
绝缘 符合标准IEC 60502-1 PVC/A。
内护套可选: 挤出PVC或聚合化合物。
外护套 挤出PVC符合 IEC 60502-1 ST1/ST2型 .
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色谱

绝缘颜色 2芯: 棕, 蓝
3芯: 棕, 黑, 灰. 可选, 黄绿线, 蓝, 棕
4芯: 蓝, 棕, 黑, 灰. 可选, 黄绿线, 棕, 黑, 灰
5芯: 黄绿线, 蓝, 棕, 黑, 灰
注:根据用途不同，电缆可能受BS 7671或其他标准或法定要求中规定的芯色要求的限制。
护套颜色 黑, 其他颜色可根据客户要求

物理性能和热性能

最高工作温度范围(PVC): 70°C
最大短路温度(5s): 导体截面积 ≤300 mm2:160°C
导体截面积 >300 mm2:140°C
最小弯曲半径: 12 x OD

结构参数

导体 FGD400 1VV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No.xmm2 　 mm mm mm kg/km
2 芯
2x1.5 2 0.8 1.8 9.6 120
2x2.5 2 0.8 1.8 10.4 151
2x4.0 2 1.0 1.8 12.2 212
2x6.0 2 1.0 1.8 13.2 266
2x10 2 1.0 1.8 14.8 370
2x16 2 1.0 1.8 16.6 510
2x25 2 1.2 1.8 19.6 740
2x35 2 1.2 1.8 21.8 986
2x50 2 1.4 1.8 25.2 1355
2x70 2 1.4 1.9 28.1 1798
2x95 2 1.6 2.0 32.4 2419
2x120 2 1.6 2.1 35.4 3003
2x150 2 1.8 2.2 39.2 3696
2x185 2 2.0 2.4 43.3 4536
2x240 2 2.2 2.5 48.9 5849
2x300 2 2.4 2.7 54.0 7223
2x400 2 2.6 2.9 61.5 9566
3 芯
3x1.5 2 0.8 1.8 10.1 149
3x2.5 2 0.8 1.8 10.9 192
3x4.0 2 1.0 1.8 12.9 277
3x6.0 2 1.0 1.8 13.9 354
3x10 2 1.0 1.8 15.7 503
3x16 2 1.0 1.8 17.6 707
3x25 2 1.2 1.8 20.8 1040
3x35 2 1.2 1.8 23.2 1401
3x50 2 1.4 1.8 26.9 1942
3x70 2 1.4 1.9 30.1 2589
3x95 2 1.6 2.1 34.7 3514
3x120 2 1.6 2.2 38 4372
3x150 2 1.8 2.3 42.1 5390
3x185 2 2.0 2.5 46.5 6615
3x240 2 2.2 2.7 52.5 8576
3x300 2 2.4 2.8 58 10564
3x400 2 2.6 3.1 66.1 14049
3芯+1芯地线
　 　 导体 地线 　 　 　
3x 16/10 2 1.0 1.0 1.8 19.0 764
3x 25/16 2 1.2 1.0 1.8 22.6 1137
3x 35/16 2 1.2 1.0 1.8 25.3 1494
3x 50/25 2 1.4 1.2 1.9 29.6 2120
3x 70/35 2 1.4 1.2 2.0 33.2 2862
3x 95/50 2 1.6 1.4 2.2 38.4 3917
3x120/70 2 1.6 1.4 2.3 42.0 4973
3x150/70 2 1.4 1.2 2.5 46.6 5861
3x185/95 2 1.6 1.4 2.6 51.6 7321
3x240/120 2 1.6 1.4 2.9 58.3 9433
3x300/150 2 1.8 1.6 3.1 64.5 11714
3x400/185 2 2.0 1.6 3.3 73.5 15404
4 芯
4x1.5 2 0.8 1.8 10.8 180
4x2.5 2 0.8 1.8 11.8 236
4x4.0 2 1.0 1.8 14 346
4x6.0 2 1.0 1.8 15.2 447
4x10 2 1.0 1.8 17.1 642
4x16 2 1.0 1.8 19.3 910
4x25 2 1.2 1.8 22.9 1347
4x35 2 1.2 1.8 25.6 1824
4x50 2 1.4 1.9 29.9 2553
4x70 2 1.4 2.0 33.5 3409
4x95 2 1.6 2.2 38.7 4628
4x120 2 1.6 2.3 42.3 5763
4x150 2 1.8 2.5 46.9 7132
4x185 2 2.0 2.6 51.9 8723
4x240 2 2.2 2.9 58.6 11344
4x300 2 2.4 3.1 64.8 14012
4x400 2 2.6 3.3 73.8 18590
Multicore
5x1.5 2 0.8 1.8 11.7 213
7x1.5 2 0.8 1.8 12.6 270
10x1.5 2 0.8 1.8 15.6 371
12x1.5 2 0.8 1.8 16.1 424
14x1.5 2 0.8 1.8 16.8 480
19x1.5 2 0.8 1.8 18.6 619
21x1.5 2 0.8 1.8 19.5 676
24x1.5 2 0.8 1.8 21.6 769
30x1.5 2 0.8 1.8 22.8 927
40x1.5 2 0.8 1.8 27.7 1196
48x1.5 2 0.8 1.9 28.2 1430
61x1.5 2 0.8 1.9 30.9 1773
5x2.5 2 0.8 1.8 12.8 281
7x2.5 2 0.8 1.8 13.8 363
10x2.5 2 0.8 1.8 17.2 503
12x2.5 2 0.8 1.8 17.7 580
14x2.5 2 0.8 1.8 18.6 660
19x2.5 2 0.8 1.8 20.6 860
21x2.5 2 0.8 1.8 21.6 941
24x2.5 2 0.8 1.8 24 1072
30x2.5 2 0.8 1.8 25.4 1302
40x2.5 2 0.8 2.0 31.1 1720
48x2.5 2 0.8 2.0 31.7 2039
61x2.5 2 0.8 2.1 34.7 2557

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量 (Amp) 根据 BS 7671 表 4D2A

导体截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法B(附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法G(暴露在空气中)
间隔隔开一个电缆的直径
1根2芯电缆*，单相交流或直流电 1根3芯电缆* 或1根4芯电缆，三相交流电 1根2芯电缆*，单相交流或直流电 1根3芯电缆* 或1根4芯电缆，三相交流电 1根2芯电缆*，单相交流或直流电 1根3芯电缆* 或1根4芯电缆，三相交流电 1根4芯电缆三相交流电或1根2芯电缆*，单相交流或直流电 1根3芯电缆* 或1根4芯电缆，三相交流电
1 2 3 4 5 6 7 8 9
mm2 A A A A A A A A
1.5 14 13 16.5 15 19.5 17.5 22 18.5
2.5 18.5 17.5 23 20 27 24 30 25
4.0 25 23 30 27 36 32 40 34
6.0 32 29 38 34 46 41 51 43
10 43 39 52 46 63 57 70 60
16 57 52 69 62 85 76 94 80
25 75 68 90 80 112 96 119 101
35 92 83 111 99 138 119 148 126
50 110 99 133 118 168 144 180 153
70 139 125 168 149 213 184 232 196
95 167 150 201 179 258 223 282 238
120 192 172 232 206 299 259 328 276
150 219 196 258 225 344 299 379 319
185 248 223 294 255 392 341 434 364
240 291 261 344 297 461 403 514 430
300 334 298 394 339 530 464 593 497
400 - - 470 402 634 557 715 597
* 有无保护导线

电压降（A/M）根据 BS 7671 表 4D2B

导体截面积 2芯电缆直流电 2芯电缆, 单相交流电 3芯或4芯电缆三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 29 29 25
2.5 18 18 15
4.0 11 11 9.5
6.0 7.3 7.3 6.4
10 4.4 4.4 3.8
16 2.8 2.8 2.4
　 　 r x z r x z
25 1.75 1.75 0.170 1.75 1.50 0.145 1.50
35 1.25 1.25 0.165 1.25 1.10 0.145 1.10
50 0.93 0.93 0.165 0.94 0.80 0.140 0.81
70 0.63 0.63 0.160 0.65 0.55 0.140 0.57
95 0.46 0.47 0.155 0.50 0.41 0.135 0.43
120 0.36 0.38 0.155 0.41 0.33 0.135 0.35
150 0.29 0.30 0.155 0.34 0.26 0.130 0.29
185 0.23 0.25 0.150 0.29 0.21 0.130 0.25
240 0.180 0.190 0.150 0.24 0.165 0.130 0.21
300 0.145 0.155 0.145 0.21 0.135 0.130 0.185
400 0.105 0.115 0.145 0.185 0.100 0.125 0.160

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
