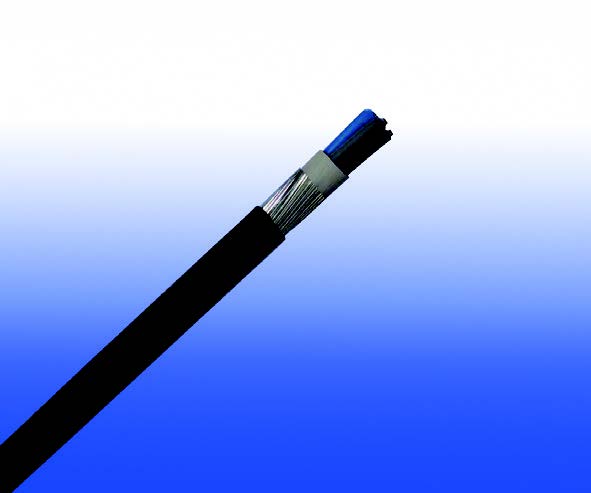

600/1000V XLPE绝缘, PVC护套, 铠装电力电缆IEC 60502 (2-4 芯)

FGD400 1RVMV-R (CU/XLPE/PVC/SWA/PVC 600/1000V Class 2)

应用s

IEC 60502 600/1000V XLPE 绝缘, PVC 护套 铠装电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。此类电缆已通过TUV认证。

标准

设计符合IEC 60502-1

认证

TUV 证书 (Z1 17 01 98200 004)

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1

额定电压

600/1000V

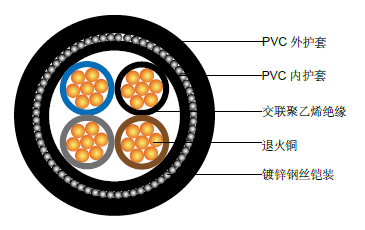

线缆结构

600/1000V XLPE 绝缘, PVC 护套, 铠装电力电缆 Power Cables to IEC 60502 (2-4 芯)
导体 符合标准 IEC 60228 2类绞合退火铜导体。
绝缘 符合标准IEC 60502-1交联聚乙烯。
内护套 挤出PVC或聚合化合物。
铠装 镀锌钢丝铠装
外护套 挤出PVC Type ST1/ST2 根据 IEC 60502-1.
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色谱

绝缘颜色 2芯: 棕, 蓝
3芯: 棕, 黑, 灰
4芯: 蓝, 棕, 黑, 灰
5芯: 黄绿线, 蓝, 棕, 黑, 灰
其他颜色可根据客户要求.
护套颜色 黑, 其他颜色可根据客户要求.

物理性能和热性能

最高工作温度范围: 80°C (ST1 护套); 90°C (ST2护套)
最大短路温度(5s): 250°C
最小弯曲半径: 12 x OD

结构参数

导体 FGD400 1RVMV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称钢丝直径 标称护套厚度 标称总直径 大约重量
No.xmm2 　 mm mm mm 　 mm kg/km
2 Cores
2x1.5 2 0.7 1.0 0.9 1.8 13.2 325
2x2.5 2 0.7 1.0 0.9 1.8 14.0 372
2x4.0 2 0.7 1.0 0.9 1.8 15.1 438
2x6.0 2 0.7 1.0 1.25 1.8 17.1 645
2x10 2 0.7 1.0 1.25 1.8 19.0 806
2x16 2 0.7 1.0 1.25 1.8 21.1 1015
2x25 2 0.9 1.0 1.6 1.8 25.2 1517
2x35 2 0.9 1.0 1.6 1.8 27.5 1830
2x50 2 1.0 1.0 1.6 1.9 30.8 2259
2x70 2 1.1 1.0 2.0 2.0 35.8 3182
2x95 2 1.1 1.2 2.0 2.1 40.2 4022
2x120 2 1.2 1.2 2.0 2.3 44.2 4810
2x150 2 1.4 1.2 2.5 2.4 49.3 6120
2x185 2 1.6 1.4 2.5 2.6 54.7 7375
2x240 2 1.7 1.4 2.5 2.7 60.5 9037
2x300 2 1.8 1.6 2.5 2.9 66.6 10871
2x400 2 2.0 1.6 2.5 3.1 73.7 13256
3 Cores
3x1.5 2 0.7 1.0 0.9 1.8 13.6 361
3x2.5 2 0.7 1.0 0.9 1.8 14.5 420
3x4.0 2 0.7 1.0 0.9 1.8 15.7 505
3x6.0 2 0.7 1.0 1.25 1.8 17.8 742
3x10 2 0.7 1.0 1.25 1.8 19.8 954
3x16 2 0.7 1.0 1.25 1.8 22.1 1231
3x25 2 0.9 1.0 1.6 1.8 26.5 1857
3x35 2 0.9 1.0 1.6 1.8 29.0 2281
3x50 2 1.0 1.0 1.6 1.9 32.5 2856
3x70 2 1.1 1.0 2.0 2.1 38.0 4056
3x95 2 1.1 1.2 2.0 2.2 42.7 5196
3x120 2 1.2 1.2 2.0 2.3 46.8 6247
3x150 2 1.4 1.4 2.5 2.5 52.8 8000
3x185 2 1.6 1.4 2.5 2.7 58.1 9626
3x240 2 1.7 1.4 2.5 2.8 64.3 11939
3x300 2 1.8 1.6 2.5 3.0 70.8 14468
3x400 2 2.0 1.6 3.2 3.3 80.0 18832
3 Cores+1 Earth Conductor
　 　 power conductor earth  conductor 　 　 　 　 　
3x16/10 2 0.7 0.7 1.0 1.6 1.8 22.7 1446
3x25/16 2 0.9 0.7 1.0 1.6 1.8 26.5 1925
3x35/16 2 0.9 0.7 1.0 1.6 1.9 29.0 2607
3x50/25 2 1.0 0.9 1.0 1.6 2.1 33.0 3413
3x70/35 2 1.1 0.9 1.2 2.0 2.2 38.0 4710
3x95/50 2 1.1 1.0 1.2 2.0 2.3 42.4 6179
3x120/70 2 1.2 1.1 1.2 2.0 2.5 48.0 8195
3x150/70 2 1.4 1.1 1.4 2.5 2.7 52.0 10304
3x185/95 2 1.6 1.1 1.4 2.5 2.8 57.2 13172
3x240/120 2 1.7 1.2 1.6 2.5 3.1 64.0 16711
3x300/150 2 1.8 1.4 1.6 2.5 3.2 69.8 21094
3x400/185 2 2.0 1.6 1.6 3.2 3.6 78.6 27130
4 Cores
4x1.5 2 0.7 1.0 0.9 1.8 14.4 406
4x2.5 2 0.7 1.0 0.9 1.8 15.4 479
4x4.0 2 0.7 1.0 1.25 1.8 17.6 718
4x6.0 2 0.7 1.0 1.25 1.8 19.0 859
4x10 2 0.7 1.0 1.25 1.8 21.3 1124
4x16 2 0.7 1.0 1.6 1.8 24.5 1628
4x25 2 0.9 1.0 1.6 1.8 28.6 2237
4x35 2 0.9 1.0 1.6 1.9 31.6 2794
4x50 2 1.0 1.0 2.0 2.1 36.5 3813
4x70 2 1.1 1.2 2.0 2.2 41.9 5065
4x95 2 1.1 1.2 2.0 2.3 46.7 6463
4x120 2 1.2 1.4 2.5 2.5 52.9 8401
4x150 2 1.4 1.4 2.5 2.7 58.0 9987
4x185 2 1.6 1.4 2.5 2.8 63.7 12040
4x240 2 1.7 1.6 2.5 3.1 71.5 15186
4x300 2 1.8 1.6 2.5 3.2 78.0 18316
4x400 2 2.0 1.8 3.2 3.6 88.7 23930
5 Cores
5x1.5 2 0.7 1.0 0.9 1.8 15.5 467
5x2.5 2 0.7 1.0 0.9 1.8 16.6 558
5x4.0 2 0.7 1.0 0.9 1.8 18.1 692
5x6.0 2 0.7 1.0 1.25 1.8 20.3 972
5x10 2 0.7 1.0 1.25 1.8 22.8 1300
5x16 2 0.7 1.0 1.6 1.8 26.4 1899
5x25 2 0.9 1.0 1.6 1.9 31.2 2671
5x35 2 0.9 1.0 1.6 2.0 34.5 3371
Multicore
7C1.5 2 0.7 1.0 0.9 1.8 16.4 540
8C1.5 2 0.7 1.0 0.9 1.8 18.0 692
10C1.5 2 0.7 1.0 1.25 1.8 20.1 819
12C1.5 2 0.7 1.0 1.25 1.8 20.5 882
19C1.5 2 0.7 1.0 1.25 1.8 23.1 1137
27C1.5 2 0.7 1.0 1.6 1.8 27.2 1618
37C1.5 2 0.7 1.0 1.6 1.8 29.7 1958
48C1.5 2 0.7 1.0 1.6 1.9 33.4 2378
7C2.5 2 0.7 1.0 1.25 1.8 17.6 657
8C2.5 2 0.7 1.0 1.25 1.8 19.4 834
10C2.5 2 0.7 1.0 1.25 1.8 21.7 995
12C2.5 2 0.7 1.0 1.25 1.8 22.3 1082
19C2.5 2 0.7 1.0 1.6 1.8 25.2 1428
27C2.5 2 0.7 1.0 1.6 1.8 29.8 2033
37C2.5 2 0.7 1.0 1.6 1.8 32.7 2499
48C2.5 2 0.7 1.0 2.0 1.9 36.8 3063
注:可根据用户要求提供其它线缆尺寸和芯型配置。

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp) 根据 BS7671:2008 表 4E4A

导体截面积 　参考方法C (直接用夹子夹住) 参考方法E (在一个有孔径的电缆匣中，水平或者垂直) 参考方法D (在建筑物内或周围直接接地或在管道接地)
1 2芯电缆*, 单相交流或直流电. 1 3芯或4芯电缆*, 三相交流电 1 2芯电缆*, 单相交流或直流电 1 3芯或4芯电缆*, 三相交流电 1 2芯电缆*, 单相交流或直流电. 1 3芯或4芯电缆*, 三相交流电
1 2 3 4 5 6 7
mm2 A A A A A A
1.5 27 23 29 25 25 21
2.5 36 31 39 33 33 28
4.0 49 42 52 44 43 36
6.0 62 53 66 56 53 44
10 85 73 90 78 71 58
16 110 94 115 99 91 75
25 146 124 152 131 116 96
35 180 154 188 162 139 115
50 219 187 228 197 164 135
70 279 238 291 251 203 167
95 338 289 354 304 239 197
120 392 335 410 353 271 223
150 451 386 472 406 306 251
185 515 441 539 463 343 281
240 607 520 636 546 395 324
300 698 599 732 628 446 365
400 787 673 847 728 - -

电压降（A/M）根据 BS 7671: 2008 表 4E4B

导体截面积 2芯电缆直流电 2芯电缆, 单相交流电 3芯或4芯电缆三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4.0 12 12 10
6.0 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
　 　 r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37
150 0.31 0.32 0.145 0.35 0.38 0.125 0.30
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26
240 0.195 0.200 0.140 0.24 0.175 0.125 0.21
300 0.155 0.160 0.140 0.21 0.140 0.120 0.185
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
