阻燃总屏蔽仪表电缆(多对)

RE-2X(St)Y

阻燃整体屏蔽仪表电缆(多对)

应用

非铠装XLPE通常用于室内安装,适用于潮湿和潮湿的区域。一般用于工业过程制造工厂内的通信、数据和语音传输信号和服务。

标准

  • 设计符合BS EN 50288-7 (老标准BS 5308)

防火性能

阻燃性(单根垂直线缆测试) BS EN 60332-1-2

额定电压

300,500V

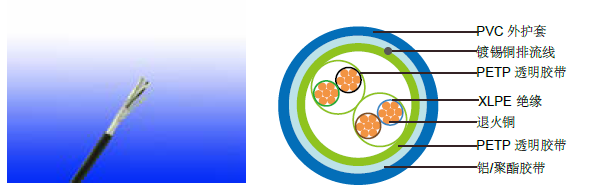

线缆结构

导体: 根据IEC 60228 class 1, 2和5规定,普通或金属涂层铜线,实心、绞合或柔性。
绝缘: 挤压XLPE复合材料符合en50290 -2-29。可提供PVC、PE、PP复合材料作为选择。
对绞:两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2) 或150mm (2.5mm2).
绕包带:PETP透明胶带。
总屏蔽 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
外护套: 热塑性PVC复合物符合 EN 50290-2-22.
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色: 颜色和/或其他环形标记和/或符号,通过使用有色绝缘材料或通过挤压、印刷或绘画的有色表面实现。
外护套: 黑. 其他颜色可根据客户要求.

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 7.5 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000

500V

导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)Y
芯数 X 截面积 导体类型 标称绝缘厚度 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm kg/km
0.5mm2
1x2x0.5 2 0.4 0.9 5.5 40
2x2x0.5 2 0.4 0.9 7.7 67
3x2x0.5 2 0.4 1.0 8.3 89
4x2x0.5 2 0.4 1.0 9.0 109
5x2x0.5 2 0.4 1.1 10.1 134
8x2x0.5 2 0.4 1.1 11.8 190
10x2x0.5 2 0.4 1.1 13.7 233
12x2x0.5 2 0.4 1.2 14.4 274
16x2x0.5 2 0.4 1.2 15.9 346
20x2x0.5 2 0.4 1.3 17.4 425
24x2x0.5 2 0.4 1.3 19.8 504
0.75mm2
1x2x0.75 2 0.4 0.9 5.8 47
2x2x0.75 2 0.4 1.0 8.5 85
3x2x0.75 2 0.4 1.0 8.9 109
4x2x0.75 2 0.4 1.1 10.0 139
5x2x0.75 2 0.4 1.1 10.9 166
8x2x0.75 2 0.4 1.1 12.7 240
10x2x0.75 2 0.4 1.2 15.1 302
12x2x0.75 2 0.4 1.2 15.6 347
16x2x0.75 2 0.4 1.3 17.5 451
20x2x0.75 2 0.4 1.4 19.1 554
24x2x0.75 2 0.4 1.4 21.8 657
1.0mm2
1x2x1.0 2 0.4 0.9 6.2 57
2x2x1.0 2 0.4 1.0 9.2 104
3x2x1.0 2 0.4 1.1 9.9 140
4x2x1.0 2 0.4 1.1 10.8 174
5x2x1.0 2 0.4 1.1 11.8 208
8x2x1.0 2 0.4 1.2 14.1 313
10x2x1.0 2 0.4 1.2 16.5 386
12x2x1.0 2 0.4 1.3 17.2 454
16x2x1.0 2 0.4 1.4 19.3 590
20x2x1.0 2 0.4 1.4 20.9 715
24x2x1.0 2 0.4 1.5 24.1 863
1.5mm2
1x2x1.5 2 0.5 0.9 7.2 74
2x2x1.5 2 0.5 1.1 10.9 144
3x2x1.5 2 0.5 1.1 11.5 190
4x2x1.5 2 0.5 1.2 12.9 244
5x2x1.5 2 0.5 1.2 14.1 294
8x2x1.5 2 0.5 1.3 16.8 443
10x2x1.5 2 0.5 1.4 20.0 557
12x2x1.5 2 0.5 1.4 20.6 644
16x2x1.5 2 0.5 1.5 23.2 839
20x2x1.5 2 0.5 1.6 25.3 1032
24x2x1.5 2 0.5 1.7 29.1 1243
500V
导体 RE-2X(St)YSWAY
芯数 X 截面积 导体类型 标称绝缘厚度 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm kg/km
0.5mm2
1x2x0.5 2 0.6 0.9 6.3 47
2x2x0.5 2 0.6 1.0 9.2 84
3x2x0.5 2 0.6 1.0 9.7 105
4x2x0.5 2 0.6 1.1 10.8 134
5x2x0.5 2 0.6 1.1 11.8 159
8x2x0.5 2 0.6 1.2 14.1 233
10x2x0.5 2 0.6 1.2 16.6 286
12x2x0.5 2 0.6 1.3 17.3 335
16x2x0.5 2 0.6 1.4 19.4 431
20x2x0.5 2 0.6 1.4 21.0 516
24x2x0.5 2 0.6 1.5 24.2 623
0.75mm2
1x2x0.75 2 0.6 0.9 6.6 54
2x2x0.75 2 0.6 1.0 9.8 99
3x2x0.75 2 0.6 1.1 10.6 131
4x2x0.75 2 0.6 1.1 11.5 161
5x2x0.75 2 0.6 1.2 12.8 198
8x2x0.75 2 0.6 1.2 15.1 285
10x2x0.75 2 0.6 1.3 18.0 360
12x2x0.75 2 0.6 1.3 18.5 412
16x2x0.75 2 0.6 1.4 20.8 532
20x2x0.75 2 0.6 1.5 22.7 652
24x2x0.75 2 0.6 1.6 26.1 787
1.0mm2
1x2x1.0 2 0.6 0.9 7.0 64
2x2x1.0 2 0.6 1.0 10.5 118
3x2x1.0 2 0.6 1.1 11.3 159
4x2x1.0 2 0.6 1.2 12.6 204
5x2x1.0 2 0.6 1.2 13.8 243
8x2x1.0 2 0.6 1.2 16.2 354
10x2x1.0 2 0.6 1.3 19.3 447
12x2x1.0 2 0.6 1.4 20.2 524
16x2x1.0 2 0.6 1.5 22.6 679
20x2x1.0 2 0.6 1.5 24.5 821
24x2x1.0 2 0.6 1.6 28.2 990
1.5mm2
1x2x1.5 2 0.6 0.9 7.6 78
2x2x1.5 2 0.6 1.1 11.6 152
3x2x1.5 2 0.6 1.2 12.5 206
4x2x1.5 2 0.6 1.2 13.6 257
5x2x1.5 2 0.6 1.3 15.2 317
8x2x1.5 2 0.6 1.3 17.9 466
10x2x1.5 2 0.6 1.4 21.3 587
12x2x1.5 2 0.6 1.5 22.2 689
16x2x1.5 2 0.6 1.6 25.0 895
20x2x1.5 2 0.6 1.7 27.2 1100
24x2x1.5 2 0.6 1.8 31.3 1324
2.5mm2
1x2x2.5 2 0.7 1.0 9.4 113
2x2x2.5 2 0.7 1.2 13.8 221
3x2x2.5 2 0.7 1.2 14.6 294
4x2x2.5 2 0.7 1.3 16.3 379
5x2x2.5 2 0.7 1.4 18.1 468
8x2x2.5 2 0.7 1.4 21.5 696
10x2x2.5 2 0.7 1.6 25.8 887
12x2x2.5 2 0.7 1.6 26.6 1030
16x2x2.5 2 0.7 1.7 29.9 1341
20x2x2.5 2 0.7 1.9 32.8 1668
24x2x2.5 2 0.7 2.0 37.8 2005
