防火阻燃六类铜丝编织/ 钢丝编织/ 钢丝铠装数据电缆

FGD-CAT6U/UTP4P23 CWB/SWB/SWA
FGD-CAT6F/UTP4P23 CWB/SWB/SWA
FGD-CAT6SF/UTP4P23 CWB/SWB/SWA

防火阻燃CAT6 CWB/SWB/SWA 铠装数据缆

应用

六类线缆是一个基于千兆以太网和其他网络协议,适用于10BaseT、100BaseTx和1000BaseT(千兆以太网)应用。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

  • ISO/IEC 11801、 EN 50173、 ANSI/TIA/EIA 568

防火性能

阻燃性(单根垂直线缆测试) BS EN 60332-1-2

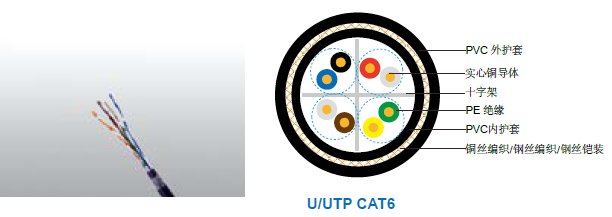

线缆结构

导体: 23AWG 实心裸铜。
绝缘: PE .
绞和:两个导体绝缘绞和成对。
内护套: 阻燃、低烟无卤聚烯烃,黑色.
铠装
CWB: 铜网编织
SWB: 钢丝编织铠装
SWA: 钢丝铠装
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

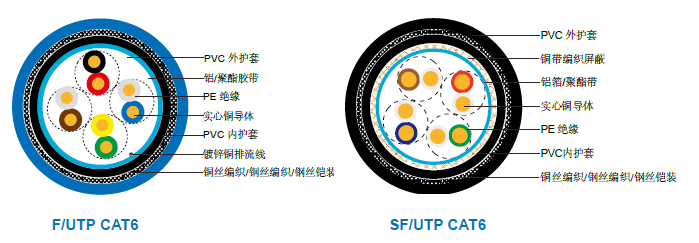

Cat6F/UTP: 此款线缆为铝箔总屏蔽带排流线。
Cat6SF/UTP: 此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。

物理性能和热性能

温度范围: -30°C - +75°C
最小弯曲半径 安装(移动状态): 8 x OD
最小弯曲半径 操作温度 (固定状态): 4 x OD

电气性能

AWG   23
标称导体外径 mm 0.56/0.57/0.58
最大直流阻抗@20°C Ω/100m 9.38
最大直流不平衡阻抗 % 3
最大互容 pF/m 5.8
最大不平衡电容 pF/100m 30
特性阻抗@1-100MHz Ω 100±15
最大传播延时差异 ns/100m 18

传输性能

FREQ
MHz
衰减 dB/100m 最小近端串扰
dB
最小近端串扰功率和
dB
最小远端串扰
dB/100m
最小等效远端串扰功率和
dB/100m
最小回波损耗
dB
0.772 1.8 76.0 74.0 70.0 67.0
1 2.0 74.3 72.3 67.8 64.8 20.0
4 3.8 65.3 63.3 55.7 52.7 23.0
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6.0 59.3 57.3 47.8 44.8 25.0
16 7.6 56.3 54.3 43.7 40.7 25.0
20 8.5 54.8 52.8 41.7 38.7 25.0
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.8 28.8 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.5 39.5 23.9 20.9 18.8
200 29.0 39.8 37.8 21.7 18.7 18.0
250 32.8 38.3 36.3 19.8 16.8 17.3
防火阻燃CAT6 CWB/SWB/SWA 铠装数据缆

结构参数

订货信息 结构单元× 导体外径 标称绝缘厚度 标称内护套厚度 标称外护套厚度 标称总外径 标称重量
  mm mm mm mm mm Mm
FGD-CAT6U/UTP4P23 CWB 4×2×0.56/0.57 0.2 0.6 1.0 7.88 115
FGD-CAT6U/UTP4P23 SWB 4×2×0.56/0.57 0.2 0.6 1.0 7.88 109
FGD-CAT6U/UTP4P23 SWA 4×2×0.56/0.57 0.2 0.6 1.0 8.88 189
FGD-CAT6F/UTP4P23 CWB 4×2×0.57/0.58 0.2 0.6 1.0 8.48 126
FGD-CAT6F/UTP4P23 SWB 4×2×0.57/0.58 0.2 0.6 1.0 8.48 132
FGD-CAT6F/UTP4P23 SWA 4×2×0.57/0.58 0.2 0.6 1.0 9.48 213
FGD-CAT6SF/UTP4P23 CWB 4×2×0.57/0.58 0.2 0.6 1.0 8.96 154
FGD-CAT6SF/UTP4P23 SWB 4×2×0.57/0.58 0.2 0.6 1.0 8.96 148
FGD-CAT6SF/UTP4P23 SWA 4×2×0.57/0.58 0.2 0.6 1.0 9.96 242
