防火阻燃六类数据线

FGD-CAT6U/UTP4P23
FGD-CAT6F/UTP4P23
FGD-CAT6SF/UTP4P23

防火阻燃CAT6数据缆

应用

六类线缆是一个基于千兆以太网和其他网络协议,适用于10BaseT、100BaseTx和1000BaseT(千兆以太网)应用。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

  • ISO/IEC 11801、 EN 50173、 ANSI/TIA/EIA 568

防火性能

阻燃性(单根垂直线缆测试) BS EN 60332-1-2

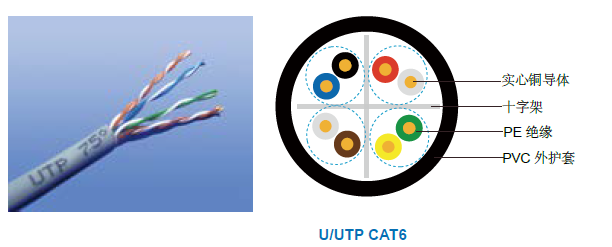

线缆结构

导体: 23AWG 实心裸铜。
绝缘: PE.
绞和:两个导体绝缘绞和成对。
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

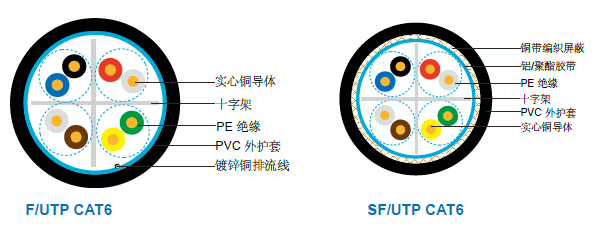

Cat6F/UTP: 此款线缆为铝箔总屏蔽带排流线。
Cat6SF/UTP: 此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。

物理性能和热性能

温度范围: -30°C - +75°C
最小弯曲半径 安装(移动状态): 8 x OD
最小弯曲半径 操作温度 (固定状态): 4 x OD

电气性能

AWG   23
标称导体外径 mm 0.56/0.57/0.58
最大直流阻抗@20°C Ω/100m 9.38
最大直流不平衡阻抗 % 3
最大互容 pF/m 5.8
最大不平衡电容 pF/100m 30
特性阻抗@1-100MHz Ω 100±15
最大传播延时差异 ns/100m 18

传输性能

FREQ
MHz
衰减 dB/100m 最小近端串扰
dB
最小近端串扰功率和
dB
最小远端串扰
dB/100m
最小等效远端串扰功率和
dB/100m
最小回波损耗
dB
0.772 1.8 76.0 74.0 70.0 67.0
1 2.0 74.3 72.3 67.8 64.8 20.0
4 3.8 65.3 63.3 55.7 52.7 23.0
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6.0 59.3 57.3 47.8 44.8 25.0
16 7.6 56.3 54.3 43.7 40.7 25.0
20 8.5 54.8 52.8 41.7 38.7 25.0
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.8 28.8 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.5 39.5 23.9 20.9 18.8
200 29.0 39.8 37.8 21.7 18.7 18.0
250 32.8 38.3 36.3 19.8 16.8 17.3
防火阻燃CAT6数据缆

结构参数

订货信息 导体外径 绝缘外径 对数 屏蔽 标称总外径
  mm mm     Mm
FGD-CAT6U/UTP4P23 0.56/0.57 1.02 4 6.0
FGD-CAT6F/UTP4P23 0.57/0.58 1.02 4 总铝箔屏蔽 6.3
FGD-CAT6SF/UTP4P23 0.57/0.58 1.02 4 总铝箔屏蔽 & 铜网编织 6.6
