  首页产品Fireguard阻燃电力& 控制电缆

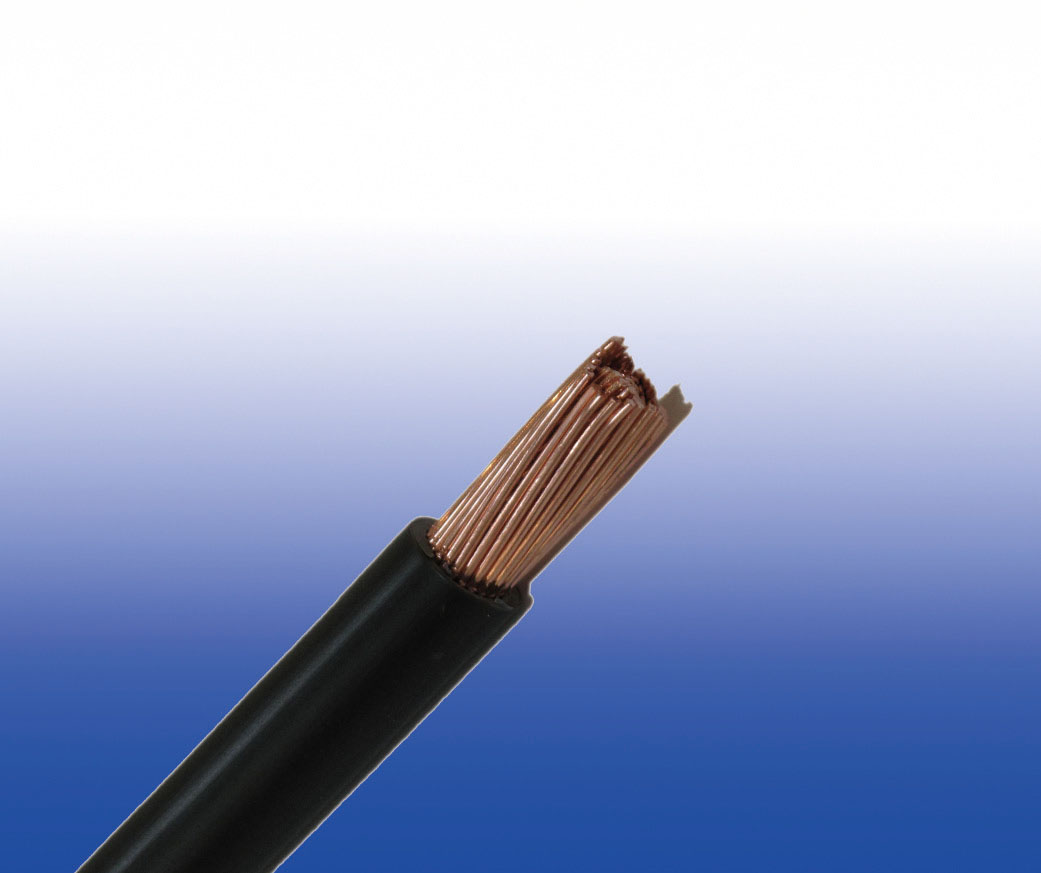

600/1000V PVC绝缘无护套软电缆 (单芯)

FGD100 1V-K (CU/PVC 600/1000V Class 5)

BS Code: TYPE BK/TYPE CK(CU/PVC)

应用s

BS 6231 600/1000V PVC 绝缘无护套软电缆用于电力开关设备的开关、控制、计量、继电器和仪表盘的接线，以及整流设备及其电动机起动器和控制器的内部连接。此类电缆已通过 TUV 认证。

标准

设计符合BS 6231: 2006

认证:

TUV 证书 (Z1 18 01 98200 016)

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

600/1000V

线缆结构

PVC 绝缘无护套软电缆 Fireguard阻燃电力& 控制电缆
导体 退火铜导体，符合BS EN 60228 class 5 。
绝缘 PVC 类型 TI 1 根据 BS EN 50363-3 表示电缆类型 BK，类型 TI 3 根据 BS EN 50363-3 表示电缆类型CK。

色谱

黑、蓝、棕、红、白、灰、紫、粉、绿、黄。其他颜色可根据要求提供。

机械和电气性能

最高工作温度范围(PVC) 70°C (TYPE BK); 90°C (TYPE CK)
最大短路温度(5s) 160°C
最小弯曲半径 6 x OD

结构参数

导体 FGD100 1V-K
芯数x截面积 导体类型 标称绝缘厚度 最大总外径 大约重量
No.xmm2 mm mm kg/km
1x0.50 5 0.8 3 12
1x0.75 5 0.8 3.1 15
1x1.0 5 0.8 3.3 18
1x1.5 5 0.8 3.6 23
1x2.5 5 0.8 4.1 34
1x4.0 5 0.8 4.8 48
1x6.0 5 0.8 5.3 67
1x10 5 1 7.2 119
1x16 5 1 9 187
1x25 5 1.2 11.5 291
1x35 5 1.2 12.5 406
1x50 5 1.4 15.4 580
1x70 5 1.4 17.5 780
1x95 5 1.6 19.2 1055
1x120 5 1.6 21.2 1175
1x150 5 1.8 23.9 1425
1x185 5 2 25.9 1735
1x240 5 2.2 28.9 2310

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量 (Amp) 根据 BS 7671:2008 表 4D1A

导体截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法B (附在线槽或者墙上等的导管上) 参考方法C (直接用夹子夹住) 参考方法F (在一个有孔径的电缆匣中，水平或者垂直)
相邻分开 隔开一个电缆的直径
2根电缆单相交流或直流电 3根或4根电缆，三相交流电 2根电缆单相交流或直流电 3根或者4根三相交流电 2根电缆单相交流或直流电. 水平相邻 3根或者4根三相交流电电缆水平分开 和紧挨着或三相分开 2根电缆单相交流或直流电电缆水平分开 3根电缆， 三相交流电电缆水平分开 3根电缆， 三相交流电电缆三相分开 2根电缆单相交流或直流电. 或3根电缆三相交流电电缆水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1 11 10.5 13.5 12 15.5 14 - - - - -
1.5 14.5 13.5 17.5 15.5 20 18 - - - - -
2.5 20 18 24 21 27 25 - - - - -
4 26 24 32 28 37 33 - - - - -
6 34 31 41 36 47 43 - - - - -
10 46 42 57 50 65 59 - - - - -
16 61 56 76 68 87 79 - - - - -
25 80 73 101 89 114 104 131 114 110 146 130
35 99 89 125 110 141 129 162 143 137 181 162
50 119 108 151 134 182 167 196 174 167 219 197
70 151 136 192 171 234 214 251 225 216 281 254
95 182 164 232 207 284 261 304 275 264 341 311
120 210 188 269 239 330 303 352 321 308 396 362
150 240 216 300 262 381 349 406 372 356 456 419
185 273 245 341 296 436 400 463 427 409 521 480
240 321 286 400 346 515 472 546 507 485 615 569

电压降（A/M）根据 BS 7671:2008 表 4D1B

导体截面积

2根电缆直流电

 2根电缆单相交流电 3根或者4根三相交流电
参考方法A和B (附在线槽或导管上) 参考方法C & F (直接用线夹夹住，置于电缆槽中或暴露在空气中) 参考方法A & B (附在线槽或导管上) 参考方法C & F (直接用线夹夹住，置于电缆槽中或暴露在空气中)
      电缆相邻 电缆隔开* 电缆三相相邻 电缆水平相邻 电缆水平隔开*
1 2 3 4 5 6 7 8 9
mm² mV/A/m
1 44 44 44 44 38 38 38 38
1.5 29 29 29 29 25 25 25 25
2.5 18 18 18 18 15 15 15 15
4 11 11 11 11 9.5 9.5 9.5 9.5
6 7.3 7.3 7.3 7.3 6.4 6.4 6.4 6.4
10 4.4 4.4 4.4 4.4 3.8 3.8 3.8 3.8
16 2.8 2.8 2.8 2.8 2.4 2.4 2.4 2.4
r x z r x z r x z r x z r x z r x z r x z
25 1.75 1.8 0.33 1.8 1.75 0.2 1.75 1.75 0.29 1.8 1.5 0.29 1.55 1.5 0.175 1.5 1.5 0.25 1.55 1.5 0.32 1.55
35 1.25 1.3 0.31 1.3 1.25 0.195 1.25 1.25 0.28 1.3 1.1 0.27 1.1 1.1 0.17 1.1 1.1 0.24 1.1 1.1 0.32 1.15
50 0.93 0.95 0.3 1 0.93 0.19 0.95 0.93 0.28 0.97 0.81 0.26 0.85 0.8 0.165 0.82 0.8 0.24 0.84 0.8 0.32 0.86
70 0.63 0.65 0.29 0.72 0.63 0.185 0.66 0.63 0.27 0.69 0.56 0.25 0.61 0.55 0.16 0.57 0.55 0.24 0.6 0.55 0.31 0.63
95 0.46 0.49 0.28 0.56 0.47 0.18 0.5 0.47 0.27 0.54 0.42 0.24 0.48 0.41 0.155 0.43 0.41 0.23 0.47 0.4 0.31 0.51
120 0.36 0.39 0.27 0.47 0.37 0.175 0.41 0.37 0.26 0.45 0.33 0.23 0.41 0.32 0.15 0.36 0.32 0.23 0.4 0.32 0.3 0.44
150 0.29 0.31 0.27 0.41 0.3 0.175 0.34 0.29 0.26 0.39 0.27 0.23 0.36 0.26 0.15 0.3 0.26 0.23 0.34 0.26 0.3 0.4
185 0.23 0.25 0.27 0.37 0.24 0.17 0.29 0.24 0.26 0.35 0.22 0.23 0.32 0.21 0.145 0.26 0.21 0.22 0.31 0.21 0.3 0.36
240 0.18 0.195 0.26 0.33 0.185 0.165 0.25 0.185 0.25 0.31 0.17 0.23 0.29 0.16 0.145 0.22 0.16 0.22 0.27 0.16 0.29 0.34

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
