防火RS485数据电缆

应用

RS485数据总线线缆设计适用于RS485总线连接线缆，要求具有持续防火性能，此系列线缆结合低电容绝缘，高性能屏蔽，以提供高速，干扰自由，数据传输的持续功能。

标准

符合EIA/TIA 485标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

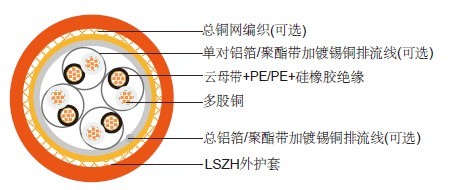

电缆结构

多对RS485总屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母玻璃带或者包有硅橡胶绝缘层的聚乙烯
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；带有镀锡铜地线的铝带或者聚酯带
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

多对RS485双倍总全屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；铝带或者聚酯带+编织铜线
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

多对RS485分屏蔽&总全屏蔽数据电缆
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
分屏蔽:单层铝带或者聚酯带
总屏蔽层；编织铜线
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

多对RS485总屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；编织铜线
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

物理性能和热性能

工作温度范围（固定状态下）：-20°C – +90°C
安装温度范围（运动状态）：-5°C – +60°C
最小弯曲半径：8×OD

电气特性

介质试验	1000 V r.m.s. for 5’ (芯-芯)
	1000 V r.m.s. for 5’ (芯-屏蔽)
电阻	120Ω
电容	45 nF/km （导体-导体）
	90 nF/km  (导体-防护层)

结构参数

多对RS485总屏蔽数据电缆
RE-m02Y(ST)H-FR / RE-m02YS(ST)H-FR
RE-S02Y(ST)H-FR / RE-S02YS(ST)H-FR

对数	标称截面积	绞线数量和标称直径	标称绝缘厚度	标称护套厚度	标称外径	标称重量
	mm2	No/mm	mm	mm	mm	kg/km
1	0.22	7/0.2	0.65	0.8	5.7	43
2	0.22	7/0.2	0.65	0.8	9.6	83
4	0.22	7/0.2	0.65	0.8	11.2	131
1	0.50	16/0.2	0.65	0.8	6.3	59
2	0.50	16/0.2	0.65	0.8	10.8	117
4	0.50	16/0.2	0.65	0.8	12.7	192
1	0.75	24/0.2	0.65	0.8	6.8	73
2	0.75	24/0.2	0.65	0.8	11.8	151
4	0.75	24/0.2	0.65	0.8	13.8	253
1	1.00	32/0.2	0.65	0.8	7.2	96
2	1.00	32/0.2	0.65	0.8	12.3	195
4	1.00	32/0.2	0.65	0.8	14.5	313

多对RS485双倍总全屏蔽数据电缆
RE-02Y(ST)CH-FR

对数	标称截面积	绞线数量和标称直径	标称绝缘厚度	标称护套厚度	标称外径	标称重量
	mm2	No/mm	mm	mm	mm	kg/km
1	0.22	7/0.2	0.65	0.8	6.2	60
2	0.22	7/0.2	0.65	0.8	10.1	115
4	0.22	7/0.2	0.65	0.8	11.7	169
1	0.50	16/0.2	0.65	0.8	6.8	78
2	0.50	16/0.2	0.65	0.8	11.3	154
4	0.50	16/0.2	0.65	0.8	13.2	236
1	0.75	24/0.2	0.65	0.8	7.3	95
2	0.75	24/0.2	0.65	0.8	12.2	191
4	0.75	24/0.2	0.65	0.8	14.3	300
1	1.00	32/0.2	0.65	0.8	7.4	101
2	1.00	32/0.2	0.65	0.8	12.5	204
4	1.00	32/0.2	0.65	0.8	14.7	326

多对RS485分屏蔽&总全屏蔽数据电缆
RE-02Y(ST)H pimf-FR

对数	标称截面积	绞线数量和标称直径	标称绝缘厚度	标称护套厚度	标称外径	标称重量
	mm2	No/mm	mm	mm	mm	kg/km
1	0.22	7/0.2	0.65	0.8	6.10	61
2	0.22	7/0.2	0.65	0.8	10.1	118
4	0.22	7/0.2	0.65	0.8	11.8	179
1	0.50	16/0.2	0.65	0.8	6.70	79
2	0.50	16/0.2	0.65	0.8	11.3	158
4	0.50	16/0.2	0.65	0.8	13.2	248
1	0.75	24/0.2	0.65	0.8	7.20	96
2	0.75	24/0.2	0.65	0.8	12.2	195
4	0.75	24/0.2	0.65	0.8	14.4	314
1	1.00	30/0.2	0.65	0.8	7.30	103
2	1.00	30/0.2	0.65	0.8	12.5	208
4	1.00	30/0.2	0.65	0.8	14.7	338

多对RS485总屏蔽数据电缆
RE-02YCH-FR

对数	标称截面积	绞线数量和标称直径	标称绝缘厚度	标称护套厚度	标称外径	标称重量
	mm2	No/mm	mm	mm	mm	kg/km
1	0.22	7/0.2	0.65	0.8	6.0	56
2	0.22	7/0.2	0.65	0.8	9.9	108
4	0.22	7/0.2	0.65	0.8	11.5	161
1	0.50	16/0.2	0.65	0.8	6.6	74
2	0.50	16/0.2	0.65	0.8	11.1	146
4	0.50	16/0.2	0.65	0.8	13.0	227
1	0.75	24/0.2	0.65	0.8	7.7	90
2	0.75	24/0.2	0.65	0.8	12.0	183
4	0.75	24/0.2	0.65	0.8	14.1	290
1	1.00	30/0.2	0.65	0.8	7.2	96
2	1.00	30/0.2	0.65	0.8	12.3	195
4	1.00	30/0.2	0.65	0.8	14.5	313
