防火RG6 A/U 四线组同轴电缆

RG6 QUAD FR (PE+硅橡胶)/FEP

防火RG6 A/U 四线组同轴电缆

应用

该电缆的设计主要应用于在着火条件下,必须保持性能完整性的地方,在那里,该电缆主要是为闭路电视监控系统,安全,烟雾探测和疏散检测等应用的配线电缆。

标准

符合MIL-C-17标准的设计

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

60V

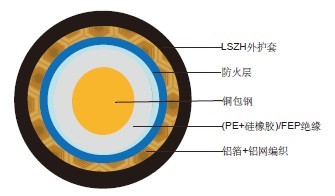

电缆结构

导体:裸铜铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分或者含氟复合物的包有防火硅橡胶复合物E12类的聚乙烯
粘合剂:玻璃胶带
总屏蔽:
屏蔽1: 铝膜聚酯带≥25%
屏蔽2: 编织铝
屏蔽3: 铝膜聚酯带≥25%
屏蔽4: 编织铝
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +70°C
安装温度范围(运动状态):-5°C – +60°C
最小弯曲半径:8×OD

电气特性

电阻 75±5Ω
电容 54 nF/km
速比(%) 82
绝缘电阻 >5000 Mohm.Km
防护覆盖率 60%
直流电阻
最大导体电阻 24.1Ω/km

衰减

频率(MHz) 衰减(dB/100 m) 衰减(dB/100ft)
50 4.8 1.5
100 6.7 2.0
200 9.3 2.8
500 15.0 4.6
600 16.9 5.1
800 19.4 5.9
1000 21.6 6.6
1350 24.2 7.4
1750 28.0 8.4
2150 31.5 9.6
2400 32.8 10.0
3000 37.9 11.5

回波损耗

频率(MHz) 回波损耗(dB)
30-300 MHz >28dB
300-600 MHz >24dB
600-900 MHz >22dB

结构参数

电缆代码 导体直径 标称绝缘直径 标称屏蔽数量和直径 标称外径 标称重量
  mm mm No. x mm mm kg/km
RG6 QUAD FR 1.02 4.57 ± 0.20 96 x 0.12 7.55 ± 0.20 92.4
