单对屏蔽和总屏蔽铠装防火仪表电缆(多对)

RE-2X(st)HSWAH PiMF...CI

应用

低烟无卤护套铠装电缆一般用于机械损伤风险较大的场合。镀锌钢丝铠装提供极好的保护。一般来说，电缆用于工业过程制造工厂的通信、数据和语音传输信号和服务。低烟无卤护套还用于电气设备和仪器的互连，可减少有毒烟雾的排放。

标准

防火电缆设计符合BS EN 50288-7 (旧标准为 BS 5308)

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ(可选); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

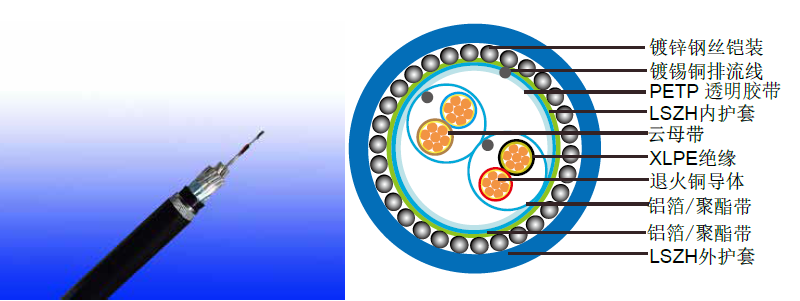

线缆结构

导体:符合标准IEC 60228 1、2 和 5 类的普通或金属涂层铜线，实心、绞合或柔性。
防火层：云母带.
绝缘：符合EN 50290-2-29 标准挤出的交联聚乙烯化合物。 LSZH、PE、PP 化合物可选。
对数: 用不超过100mm( ≤ 1.5mm2) 或150mm (2.5mm2) 的导线均匀绞合而成。
单对屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。
绕包带:PETP透明胶带。
总屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。 可提供铜编织屏蔽或铝/ 聚酯带与铜编织屏蔽结合的选项。
内护套:热塑性LSZH化合物。
铠装:镀锌钢丝铠装。
外护套:符合 BS 7655-6.1 的热塑性LSZH 化合物LTS3 型（可提供符合BS 7655-2.6 标准热固性LSZH 化合物SW2-SW4).
外护套选择:热塑性LSZH复合材料。抗紫外线、耐烃、耐油、防鼠、防白蚁等性能均可选用。

色谱

绝缘颜色:通过使用彩色绝缘或通过挤压、印刷或涂漆的彩色表面获得的颜色和/ 或附加环标记和/ 或符号。
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
安装温度范围: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 10 x OD

电气性能

300v

导体面积		mm2	0.5	0.75	1.0	1.5
绝缘厚度(标称)		mm	0.4	0.4	0.4	0.5
绝缘厚度(最小)		mm	0.26	0.26	0.26	0.35
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1分钟	ac	V	≥1000
	Dc	V	≥2000

500v

导体面积		mm2	0.5	0.75	1.0	1.5	2.5
绝缘厚度(标称)		mm	0.6	0.6	0.6	0.6	0.7
绝缘厚度(最小)		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1分钟	ac	V	≥2000
	Dc	V	≥3000

结构参数

300V

导体		RE-2X(St)HSWAH PiMF...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称外径	大约重量
mm2	No./mm	mm	mm	mm	mm	mm	kg/km
0.5mm2
2x2x0.5	2	0.4	1.0	0.9	1.4	16.6	490
3x2x0.5	2	0.4	1.0	0.9	1.4	17.3	546
4x2x0.5	2	0.4	1.1	0.9	1.5	19.0	644
5x2x0.5	2	0.4	1.1	1.25	1.5	20.7	851
8x2x0.5	2	0.4	1.1	1.25	1.5	24.0	1067
10x2x0.5	2	0.4	1.2	1.25	1.6	28.0	1309
12x2x0.5	2	0.4	1.2	1.25	1.6	28.6	1403
16x2x0.5	2	0.4	1.3	1.6	1.7	32.4	1888
20x2x0.5	2	0.4	1.4	1.6	1.7	34.8	2152
24x2x0.5	2	0.4	1.5	1.6	1.8	39.3	2542
0.75mm2
2x2x0.75	2	0.4	1.0	0.9	1.4	17.2	524
3x2x0.75	2	0.4	1.1	0.9	1.5	18.4	613
4x2x0.75	2	0.4	1.1	0.9	1.5	19.8	697
5x2x0.75	2	0.4	1.2	1.25	1.5	22.2	937
8x2x0.75	2	0.4	1.2	1.25	1.6	25.5	1197
10x2x0.75	2	0.4	1.3	1.25	1.6	29.3	1451
12x2x0.75	2	0.4	1.3	1.25	1.6	30.0	1578
16x2x0.75	2	0.4	1.4	1.6	1.7	34.1	2095
20x2x0.75	2	0.4	1.5	1.6	1.8	36.8	2415
24x2x0.75	2	0.4	1.5	1.6	1.8	41.3	2800
1.0mm2
2x2x1.0	2	0.4	1.0	0.9	1.4	18.0	567
3x2x1.0	2	0.4	1.1	0.9	1.5	19.2	667
4x2x1.0	2	0.4	1.2	1.25	1.5	21.6	909
5x2x1.0	2	0.4	1.2	1.25	1.6	23.4	1036
8x2x1.0	2	0.4	1.2	1.25	1.6	26.7	1319
10x2x1.0	2	0.4	1.3	1.6	1.7	31.7	1821
12x2x1.0	2	0.4	1.4	1.6	1.7	32.8	1982
16x2x1.0	2	0.4	1.5	1.6	1.8	36.2	2372
20x2x1.0	2	0.4	1.5	1.6	1.8	38.8	2692
24x2x1.0	2	0.4	1.6	2.0	1.9	43.9	3516
1.5mm2
2x2x1.5	2	0.5	1.1	1.25	1.5	20.7	805
3x2x1.5	2	0.5	1.2	1.25	1.6	22.1	937
4x2x1.5	2	0.5	1.2	1.25	1.6	23.8	1072
5x2x1.5	2	0.5	1.3	1.25	1.6	25.8	1232
8x2x1.5	2	0.5	1.3	1.25	1.7	29.9	1604
10x2x1.5	2	0.5	1.4	1.6	1.8	35.5	2198
12x2x1.5	2	0.5	1.5	1.6	1.8	36.7	2400
16x2x1.5	2	0.5	1.6	1.6	1.9	40.6	2887
20x2x1.5	2	0.5	1.7	2.0	2.0	43.9	3679
24x2x1.5	2	0.5	1.8	2.0	2.0	49.5	4311

500v

导体		RE-2X(St)HSWAH...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称外径	大约重量
mm2	No./mm	mm	mm	mm	mm	mm	kg/km
0.5mm2
2x2x0.5	2	0.6	1.2	0.9	1.5	18.5	571
3x2x0.5	2	0.6	1.2	0.9	1.6	19.5	645
4x2x0.5	2	0.6	1.2	1.25	1.6	21.9	879
5x2x0.5	2	0.6	1.3	1.25	1.7	23.7	1002
8x2x0.5	2	0.6	1.4	1.25	1.8	27.5	1299
10x2x0.5	2	0.6	1.6	1.6	1.9	32.7	1811
12x2x0.5	2	0.6	1.6	1.6	1.9	33.7	1943
16x2x0.5	2	0.6	1.8	1.6	2.0	37.2	2306
20x2x0.5	2	0.6	1.9	1.6	2.1	40.1	2638
24x2x0.5	2	0.6	2.0	2	2.3	46.3	3490
0.75mm2
2x2x0.75	2	0.6	1.2	0.9	1.6	19.2	611
3x2x0.75	2	0.6	1.2	1.25	1.6	21.0	820
4x2x0.75	2	0.6	1.3	1.25	1.6	22.7	944
5x2x0.75	2	0.6	1.3	1.25	1.7	24.7	1079
8x2x0.75	2	0.6	1.5	1.25	1.8	28.7	1408
10x2x0.75	2	0.6	1.7	1.6	1.9	34.2	1960
12x2x0.75	2	0.6	1.7	1.6	2.0	35.2	2109
16x2x0.75	2	0.6	1.8	1.6	2.1	38.9	2511
20x2x0.75	2	0.6	1.9	1.6	2.2	42.0	2882
24x2x0.75	2	0.6	2.1	2	2.3	48.5	3804
1.0mm2
2x2x1.0	2	0.6	1.2	1.25	1.6	20.8	785
3x2x1.0	2	0.6	1.2	1.25	1.6	21.9	887
4x2x1.0	2	0.6	1.3	1.25	1.7	23.8	1025
5x2x1.0	2	0.6	1.4	1.25	1.7	25.8	1175
8x2x1.0	2	0.6	1.5	1.25	1.8	30.1	1544
10x2x1.0	2	0.6	1.7	1.6	2.0	35.9	2145
12x2x1.0	2	0.6	1.7	1.6	2.0	37.0	2315
16x2x1.0	2	0.6	1.9	1.6	2.1	40.9	2769
20x2x1.0	2	0.6	2.0	2	2.2	45.0	3522
24x2x1.0	2	0.6	2.2	2	2.4	51.1	4197
1.5mm2
2x2x1.5	2	0.6	1.2	1.25	1.6	21.9	859
3x2x1.5	2	0.6	1.3	1.25	1.7	23.1	977
4x2x1.5	2	0.6	1.4	1.25	1.7	25.1	1135
5x2x1.5	2	0.6	1.4	1.25	1.8	27.3	1307
8x2x1.5	2	0.6	1.6	1.6	1.9	32.7	1940
10x2x1.5	2	0.6	1.8	1.6	2.1	38.1	2400
12x2x1.5	2	0.6	1.8	1.6	2.1	39.3	2600
16x2x1.5	2	0.6	2.0	2	2.2	44.3	3455
20x2x1.5	2	0.6	2.1	2	2.3	47.8	3972
24x2x1.5	2	0.6	2.3	2.5	2.5	55.4	5262
2.5mm2
2x2x2.5	2	0.7	1.3	1.25	1.7	24.4	1028
3x2x2.5	2	0.7	1.4	1.25	1.7	25.8	1182
4x2x2.5	2	0.7	1.5	1.25	1.8	28.1	1386
5x2x2.5	2	0.7	1.6	1.25	1.9	30.7	1605
8x2x2.5	2	0.7	1.7	1.6	2.0	36.8	2395
10x2x2.5	2	0.7	2.0	2	2.2	44.0	3303
12x2x2.5	2	0.7	2.0	2	2.2	45.3	3582
16x2x2.5	2	0.7	2.2	2	2.4	50.2	4311
20x2x2.5	2	0.7	2.3	2.5	2.5	55.4	5506
24x2x2.5	2	0.7	2.6	2.5	2.7	63.0	6573

注：上述参数为根据电缆标准给出的标称值。实际值可能因材料和制造工艺的不同而有所差异。如需准确规格或定制需求，请联系我们获取更多信息。
