BS EN 50288-7标准耐火总屏蔽仪表电缆 (多对)

RE-2X(St)H...CI

应用

非铠装低烟无卤护套电缆一般用于室内安装，适用于潮湿和潮湿地区。一般来说，电缆用于工业过程制造工厂的通信、数据和语音传输信号和服务。低烟无卤护套还用于电气设备和仪器的互连，可减少有毒烟雾的排放.

标准

防火电缆设计符合BS EN 50288-7标准 (旧标准为 BS 5308)

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ(可选); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

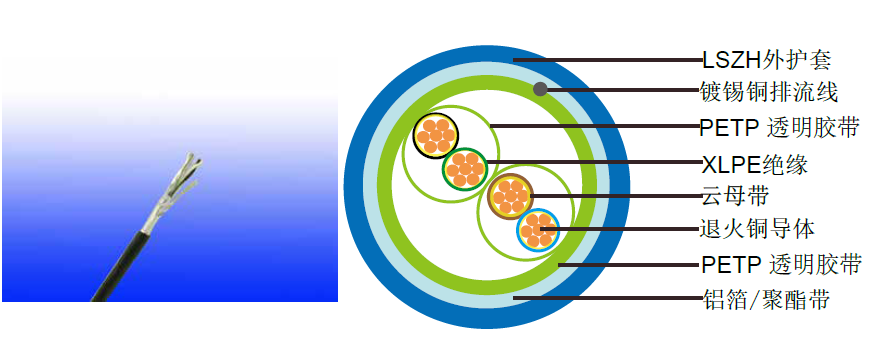

线缆结构

导体:符合标准IEC 60228 1、2 和 5 类的普通或金属涂层铜线，实心、绞合或柔性。
防火层：云母带.
绝缘：符合EN 50290-2-29 标准挤出的交联聚乙烯化合物。 LSZH、PE、PP 化合物可选。
对数: 用不超过100mm( ≤ 1.5mm2) 或150mm (2.5mm2) 的导线均匀绞合而成。
胶带:PETP透明胶带。
总屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。 可提供铜编织屏蔽或铝/ 聚酯带与铜编织屏蔽结合的选项。
外护套:符合BS 7655-6.1的热塑性LSZH复合型LTS3(可提供符合BS 7655-2.6的热固性LSZH复合型SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色: 通过使用彩色绝缘或通过挤压、印刷或涂漆的彩色表面获得的颜色和/ 或附加环标记和/ 或符号。
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 7.5 x OD

电气性能

300v

导体面积		mm2	0.5	0.75	1.0	1.5
绝缘厚度(标称)		mm	0.4	0.4	0.4	0.5
绝缘厚度(最小)		mm	0.26	0.26	0.26	0.35
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1分钟	ac	V	≥1000
	Dc	V	≥2000

500v

导体面积		mm2	0.5	0.75	1.0	1.5	2.5
绝缘厚度(标称)		mm	0.6	0.6	0.6	0.6	0.7
绝缘厚度(最小)		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1分钟	ac	V	≥2000
	Dc	V	≥3000

结构参数

300V

导体		RE-2X(St)H...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.6	0.9	7.4	65
2x2x0.5	2	0.4	0.9	10.8	110
3x2x0.5	2	0.4	1.0	11.7	146
4x2x0.5	2	0.4	1.0	12.9	177
5x2x0.5	2	0.4	1.1	14.3	218
8x2x0.5	2	0.4	1.1	17.0	310
10x2x0.5	2	0.4	1.1	20.0	380
12x2x0.5	2	0.4	1.2	20.9	446
16x2x0.5	2	0.4	1.2	23.3	560
20x2x0.5	2	0.4	1.3	25.5	687
24x2x0.5	2	0.4	1.3	29.3	815
0.75mm2
1x2x0.75	2	0.4	0.9	7.7	73
2x2x0.75	2	0.4	1.0	11.6	133
3x2x0.75	2	0.4	1.0	12.3	168
4x2x0.75	2	0.4	1.1	13.8	215
5x2x0.75	2	0.4	1.1	15.1	255
8x2x0.75	2	0.4	1.1	17.9	366
10x2x0.75	2	0.4	1.2	21.4	463
12x2x0.75	2	0.4	1.2	22.2	529
16x2x0.75	2	0.4	1.3	24.9	685
20x2x0.75	2	0.4	1.4	27.3	840
24x2x0.75	2	0.4	1.4	31.2	997
1.0mm2
1x2x1.0	2	0.6	0.9	8.2	84
2x2x1.0	2	0.4	1.0	12.3	155
3x2x1.0	2	0.4	1.1	13.3	206
4x2x1.0	2	0.4	1.1	14.6	254
5x2x1.0	2	0.4	1.1	16.0	303
8x2x1.0	2	0.4	1.2	19.3	452
10x2x1.0	2	0.4	1.2	22.8	557
12x2x1.0	2	0.4	1.3	23.8	654
16x2x1.0	2	0.4	1.4	26.7	847
20x2x1.0	2	0.4	1.4	29.0	1021
24x2x1.0	2	0.4	1.5	33.5	1234
1.5mm2
1x2x1.5	2	0.5	0.9	9.1	104
2x2x1.5	2	0.5	1.1	14.0	203
3x2x1.5	2	0.5	1.1	14.9	263
4x2x1.5	2	0.5	1.2	16.7	338
5x2x1.5	2	0.5	1.2	18.3	404
8x2x1.5	2	0.5	1.3	22.0	605
10x2x1.5	2	0.5	1.4	26.3	762
12x2x1.5	2	0.5	1.4	27.2	876
16x2x1.5	2	0.5	1.5	30.6	1137
20x2x1.5	2	0.5	1.6	33.4	1395
24x2x1.5	2	0.5	1.7	38.5	1683

500v

导体		RE-2X(St)H...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.6	0.9	7.0	66
2x2x0.5	2	0.6	1.1	12.5	136
3x2x0.5	2	0.6	1.1	13.3	170
4x2x0.5	2	0.6	1.2	14.7	211
5x2x0.5	2	0.6	1.3	16.3	253
8x2x0.5	2	0.6	1.4	19.6	369
10x2x0.5	2	0.6	1.5	23.4	472
12x2x0.5	2	0.6	1.5	24.2	536
16x2x0.5	2	0.6	1.7	27.2	684
20x2x0.5	2	0.6	1.7	29.7	828
24x2x0.5	2	0.6	1.9	34.3	1014
0.75mm2
1x2x0.75	2	0.6	0.9	7.3	74
2x2x0.75	2	0.6	1.1	13.1	154
3x2x0.75	2	0.6	1.2	14.0	194
4x2x0.75	2	0.6	1.2	15.5	241
5x2x0.75	2	0.6	1.3	17.1	291
8x2x0.75	2	0.6	1.4	20.6	428
10x2x0.75	2	0.6	1.6	24.7	546
12x2x0.75	2	0.6	1.6	25.6	623
16x2x0.75	2	0.6	1.7	28.7	798
20x2x0.75	2	0.6	1.8	31.4	969
24x2x0.75	2	0.6	2.0	36.3	1186
1.0mm2
1x2x1.0	2	0.6	0.9	7.7	84
2x2x1.0	2	0.6	1.2	13.8	176
3x2x1.0	2	0.6	1.2	14.8	225
4x2x1.0	2	0.6	1.3	16.4	281
5x2x1.0	2	0.6	1.3	18.2	340
8x2x1.0	2	0.6	1.5	21.8	504
10x2x1.0	2	0.6	1.6	26.2	643
12x2x1.0	2	0.6	1.7	27.1	736
16x2x1.0	2	0.6	1.8	30.5	948
20x2x1.0	2	0.6	1.9	33.3	1153
24x2x1.0	2	0.6	2.1	38.5	1410
1.5mm2
1x2x1.5	2	0.6	1.0	8.2	98
2x2x1.5	2	0.6	1.2	14.8	208
3x2x1.5	2	0.6	1.2	15.8	269
4x2x1.5	2	0.6	1.3	17.5	338
5x2x1.5	2	0.6	1.4	19.4	411
8x2x1.5	2	0.6	1.5	23.4	614
10x2x1.5	2	0.6	1.7	28.1	784
12x2x1.5	2	0.6	1.7	29.1	902
16x2x1.5	2	0.6	1.9	32.7	1165
20x2x1.5	2	0.6	2.0	35.7	1422
24x2x1.5	2	0.6	2.2	41.4	1737
2.5mm2
1x2x2.5	2	0.7	1.0	9.2	131
2x2x2.5	2	0.7	1.3	17.0	279
3x2x2.5	2	0.7	1.3	18.2	366
4x2x2.5	2	0.7	1.4	20.2	465
5x2x2.5	2	0.7	1.5	22.4	568
8x2x2.5	2	0.7	1.7	27.1	857
10x2x2.5	2	0.7	1.9	32.5	1095
12x2x2.5	2	0.7	1.9	33.7	1264
16x2x2.5	2	0.7	2.1	37.9	1641
20x2x2.5	2	0.7	2.2	41.4	2010
24x2x2.5	2	0.7	2.4	47.9	2455

注：上述参数为根据电缆标准列出的额定值。实际值可能因材料和制造工艺的不同而有所差异。如需精确规格或定制要求，请联系我们获取更多信息。
