BS6387 CWZ标准耐火总屏蔽仪表电缆 (多芯)

RE-2X(St)H...CI

应用

低烟无卤护套电缆一般用于室内安装，适用于潮湿和潮湿地区。一般来说，电缆用于工业过程制造工厂的通信、数据和语音传输信号和服务。低烟无卤护套还用于电气设备和仪器的互连，可减少有毒烟雾的排放。

标准

防火电缆设计符合BS EN 50288-7 (旧标准为 BS 5308)

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ(可选); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

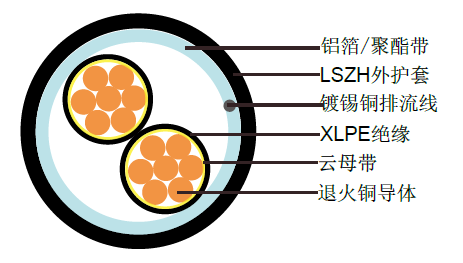

线缆结构

导体:符合标准IEC 60228 1、2 和 5 类的普通或金属涂层铜线，实心、绞合或柔性。
防火层：云母带.
绝缘：符合EN 50290-2-29 标准挤出的交联聚乙烯化合物。 LSZH、PE、PP 化合物可选。
总屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。可提供铜编织屏蔽或铝/ 聚酯带与
铜编织屏蔽结合的选项。
外护套:符合EN 50290-2-27无卤阻燃化合物。
外护套可选：抗紫外线、耐碳氢化合物、耐油、防啮齿动物和防白蚁特性可选。

色谱

绝缘颜色: 通过使用彩色绝缘或通过挤压、印刷或涂漆的彩色表面获得的颜色和/ 或附加环标记和/ 或符号。
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 160°C
最小弯曲半径: 7.5 x OD

电气性能

300v

导体面积		mm2	0.5	0.75	1.0	1.5
绝缘厚度(标称)		mm	0.4	0.4	0.4	0.5
绝缘厚度(最小)		mm	0.26	0.26	0.26	0.35
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1分钟	ac	V	≥1000
	Dc	V	≥2000

500v

导体面积		mm2	0.5	0.75	1.0	1.5	2.5
绝缘厚度(标称)		mm	0.6	0.6	0.6	0.6	0.7
绝缘厚度(最小)		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1分钟	ac	V	≥2000
	Dc	V	≥3000

结构参数

300V

导体		RE-2X(St)H...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
2x0.5	2	0.4	0.9	7.4	65
3x0.5	2	0.4	0.9	7.8	79
4x0.5	2	0.4	0.9	8.5	95
5x0.5	2	0.4	0.9	9.3	112
8x0.5	2	0.4	1.0	11.1	164
10x0.5	2	0.4	1.0	13.0	200
12x0.5	2	0.4	1.0	13.4	226
14x0.5	2	0.4	1.0	14.1	254
16x0.5	2	0.4	1.0	14.8	283
20x0.5	2	0.4	1.1	16.3	348
24x0.5	2	0.4	1.1	18.5	412
27x0.5	2	0.4	1.1	19.0	450
30x0.5	2	0.4	1.2	19.9	503
37x0.5	2	0.4	1.2	21.4	598
40x0.5	2	0.4	1.2	22.2	639
0.75mm2
2x0.75	2	0.4	0.9	7.7	73
3x0.75	2	0.4	0.9	8.2	91
4x0.75	2	0.4	0.9	8.9	110
5x0.75	2	0.4	1.0	9.9	136
8x0.75	2	0.4	1.0	11.7	192
10x0.75	2	0.4	1.1	13.9	244
12x0.75	2	0.4	1.1	14.3	276
14x0.75	2	0.4	1.1	15.1	311
16x0.75	2	0.4	1.1	15.9	347
20x0.75	2	0.4	1.2	17.4	426
24x0.75	2	0.4	1.3	20.0	517
27x0.75	2	0.4	1.3	20.5	565
30x0.75	2	0.4	1.3	21.2	616
37x0.75	2	0.4	1.3	22.9	733
40x0.75	2	0.4	1.4	24.0	800
1.0mm2
2x1.0	2	0.4	0.9	8.2	84
3x1.0	2	0.4	0.9	8.6	106
4x1.0	2	0.4	0.9	9.4	129
5x1.0	2	0.4	0.9	10.3	154
8x1.0	2	0.4	1.0	12.4	229
10x1.0	2	0.4	1.0	14.5	281
12x1.0	2	0.4	1.0	15.0	322
14x1.0	2	0.4	1.0	15.8	365
16x1.0	2	0.4	1.1	16.9	419
20x1.0	2	0.4	1.2	18.5	516
24x1.0	2	0.4	1.2	21.1	612
27x1.0	2	0.4	1.2	21.6	672
30x1.0	2	0.4	1.2	22.4	735
37x1.0	2	0.4	1.3	24.4	896
40x1.0	2	0.4	1.3	25.3	960
1.5mm2
2x1.5	2	0.5	0.9	9.1	104
3x1.5	2	0.5	0.9	9.6	134
4x1.5	2	0.5	1.0	10.8	172
5x1.5	2	0.5	1.0	11.8	205
8x1.5	2	0.5	1.1	14.1	306
10x1.5	2	0.5	1.1	16.6	377
12x1.5	2	0.5	1.1	17.1	433
14x1.5	2	0.5	1.2	18.3	503
16x1.5	2	0.5	1.2	19.3	564
20x1.5	2	0.5	1.3	21.1	694
24x1.5	2	0.5	1.3	24.1	824
27x1.5	2	0.5	1.4	24.8	922
30x1.5	2	0.5	1.4	25.8	1009
37x1.5	2	0.5	1.4	27.9	1211
40x1.5	2	0.5	1.5	29.1	1317

500v

导体		RE-2X(St)H...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
2x0.5	2	0.6	1.0	8.2	74
3x0.5	2	0.6	1.0	8.7	91
4x0.5	2	0.6	1.0	9.6	111
5x0.5	2	0.6	1.0	10.5	132
8x0.5	2	0.6	1.1	12.5	189
10x0.5	2	0.6	1.2	14.9	238
12x0.5	2	0.6	1.2	15.4	269
14x0.5	2	0.6	1.2	16.2	305
16x0.5	2	0.6	1.3	17.2	341
20x0.5	2	0.6	1.3	18.7	411
24x0.5	2	0.6	1.4	21.5	499
27x0.5	2	0.6	1.5	22.0	544
30x0.5	2	0.6	1.5	22.9	595
37x0.5	2	0.6	1.6	24.9	714
40x0.5	2	0.6	1.6	25.9	768
0.75mm2
2x0.75	2	0.6	1.0	8.6	83
3x0.75	2	0.6	1.0	9.1	103
4x0.75	2	0.6	1.0	10.0	126
5x0.75	2	0.6	1.1	11.0	151
8x0.75	2	0.6	1.1	13.2	218
10x0.75	2	0.6	1.2	15.6	274
12x0.75	2	0.6	1.2	16.2	312
14x0.75	2	0.6	1.3	17.1	354
16x0.75	2	0.6	1.3	18.1	397
20x0.75	2	0.6	1.4	19.7	480
24x0.75	2	0.6	1.5	22.7	582
27x0.75	2	0.6	1.5	23.2	637
30x0.75	2	0.6	1.5	24.2	697
37x0.75	2	0.6	1.6	26.2	839
40x0.75	2	0.6	1.7	27.3	902
1.0mm2
2x1.0	2	0.6	1.0	9.0	94
3x1.0	2	0.6	1.0	9.6	118
4x1.0	2	0.6	1.0	10.6	146
5x1.0	2	0.6	1.1	11.7	175
8x1.0	2	0.6	1.2	13.9	255
10x1.0	2	0.6	1.3	16.5	322
12x1.0	2	0.6	1.3	17.1	368
14x1.0	2	0.6	1.3	18.1	418
16x1.0	2	0.6	1.4	19.2	470
20x1.0	2	0.6	1.4	20.9	570
24x1.0	2	0.6	1.5	24.1	691
27x1.0	2	0.6	1.6	24.6	758
30x1.0	2	0.6	1.6	25.6	831
37x1.0	2	0.6	1.7	27.8	1002
40x1.0	2	0.6	1.7	28.9	1079
1.5mm2
2x1.5	2	0.6	1.0	9.6	110
3x1.5	2	0.6	1.0	10.2	140
4x1.5	2	0.6	1.1	11.3	174
5x1.5	2	0.6	1.1	12.4	210
8x1.5	2	0.6	1.2	14.9	309
10x1.5	2	0.6	1.3	17.7	391
12x1.5	2	0.6	1.3	18.3	448
14x1.5	2	0.6	1.4	19.4	511
16x1.5	2	0.6	1.4	20.5	576
20x1.5	2	0.6	1.5	22.4	701
24x1.5	2	0.6	1.6	25.8	850
27x1.5	2	0.6	1.6	26.4	935
30x1.5	2	0.6	1.7	27.5	1027
37x1.5	2	0.6	1.8	29.9	1241
40x1.5	2	0.6	1.8	31.1	1338
2.5mm2
2x2.5	2	0.7	1.1	10.9	145
3x2.5	2	0.7	1.1	11.7	188
4x2.5	2	0.7	1.1	12.9	236
5x2.5	2	0.7	1.2	14.3	287
8x2.5	2	0.7	1.3	17.1	428
10x2.5	2	0.7	1.4	20.4	541
12x2.5	2	0.7	1.4	21.1	625
14x2.5	2	0.7	1.5	22.3	715
16x2.5	2	0.7	1.5	23.7	807
20x2.5	2	0.7	1.6	25.8	986
24x2.5	2	0.7	1.8	29.8	1197
27x2.5	2	0.7	1.8	30.6	1320
30x2.5	2	0.7	1.8	31.8	1452
37x2.5	2	0.7	1.9	34.5	1761
40x2.5	2	0.7	2.0	36.0	1899

注：可根据要求提供其他导体尺寸和芯线配置。上述参数为电缆标准中的额定值。实际值可能因材料和制造工艺的不同而有所差异。如如需精确规格或定制要求，请联系我们获取更多信息。
