防火FTP三类数据电缆

FFX-CAT3FTPXP22FR

防火FTP三类数据电缆

应用

电路完整性构成了布线报警电缆,同时该电缆可以与所有符合EN 50173的知名连接系统相兼容。由于该电缆根据(符合IEC 61156 和BS EN50288)系统布线进行设计,因此在含有1对,2对或者4对导体的该电缆在突然直接遭受火灾时,能够继续传递数据信息,同时具有高频数
据传输和线路完整性的特点。该电缆还符合BS 5839: 2002试验条款规定。1对,2对或者4对导体结构的0.63mm 厚的电缆,带有总屏蔽,地线和编织。

标准

符合BS7629-1/EN50173标准的设计

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

60V

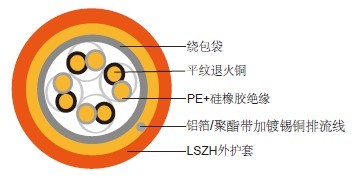

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分的包有防火硅橡胶E12类的聚乙烯
线芯单元:绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
布线:将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起,形成一束,然后再将数束电缆装配在一起。
总屏蔽层;带有镀锡铜地线的铝带或者聚酯带
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

色码

护套颜色:红色,白色,黑色

物理性能和热性能

工作温度范围(固定状态下):-5°C – +50°C
安装温度范围(运动状态):-20°C – +90°C
最小弯曲半径:8×OD

电气特性

特性阻抗 100 Ohm±15%
标称传播速度 69%
最大直流电阻 9.38 Ohm/100m
最大不平衡电阻 5%
最大传播延迟偏差 30 ns/100m
最大传播延迟 536 ns/100m@100 mhz
最的牵引负荷 80N

传播特性

频率(MHz) 近端窜扰(NEXT)(dB/100m)
最小值/典型值/标准值
插入损耗(IL)(dB/100m) 结构回波损耗(SRL)(dB/100m)
最小值/典型值/标准值
1 43.0/48.0/41.0 2.6 13.0/16.0/12.0
4 34.0/38.0/32.0 5.6 13.0/16.0/12.0
8 29.0/33.0/26.0 8.5 13.0/16.0/12.0
10 28.0/33.0/26.0 9.8 13.0/16.0/12.0
16 25.0/30.0/23.0 13.1 11.0/14.0/10.0

结构参数

电缆代码 绝缘层厚度 标称直径 标称重量
mm2 mm mm kg/km
FFX-CAT3FTP1P22FR 0.25 6.8 48
FFX-CAT3FTP2P22FR 0.25 8.1 97
FFX-CAT3FTP4P22FR 0.25 10.4 122
