300/500V 云母带+低烟无卤绝缘电力电缆BS EN 50525-3-41标准(单芯)

FFX100 05mZ-U/K (CU/MGT+LSZH 300/500V Class 1/5)

300/500V 云母带+低烟无卤绝缘电力电缆BS EN 50525-3-41 (单芯)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

设计符合BS EN 50525-3-41(老标准为BS 7211)

防火性能

线路完整性 IEC 60331-21; BS 6387
阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300, 500V

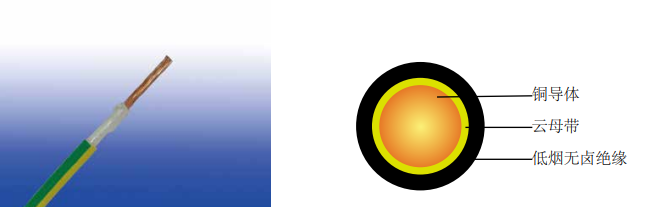

线缆结构

导体:符合BS EN 60228标准一类/五类铜导体。
防火层:云母带.
绝缘:符合 EN 50363-7 交联聚烯烃材料类型EI 5。
外护套可选:可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

黑色,蓝色,棕色,灰色,橙色,粉色,红色,蓝绿色,紫色,白色,绿色和黄色。允许任何上述单色组合的双色。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 4 × OD

结构参数

导体 FFX100 05mZ-U/K
芯数 × 截面积 导体类型 标称绝缘厚度 最小总外径 最大总外径 大约重量
No.×mm2   mm mm mm kg/km
1×0.5 1 0.6 2.9 3.4 13.5
1×0.75 1 0.6 3.1 3.6 16.5
1×1.0 1 0.6 3.2 3.8 19.7
1×0.5 5 0.6 3.1 3.6 14.2
1×0.75 5 0.6 3.2 3.8 17.7
1×1.0 5 0.6 3.4 3.9 20.7

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp)

导体截面积 单相交流电 三相交流电
mm2 a a
0.5 3 3
0.75 6 6
1.0 10 10
注意:这些值适用于大多数情况。在特殊情况下,如:
(i)当涉及高温环境时,即超过30°C
(ii)使用较长的长度
(iii)通风受限的地方
(iv)如果电线用于其他目的,请自行安排设备内部接线。

电压降(A/M) 根据BS 7671:2008 表4E1B

导体截面积 2根电缆直流电 2根电缆单相交流电 3或4根电缆三相交流电
参考方法
A&B (附在线槽或导管上)
参考方法 C, F&G
(直接用线夹夹住,置于电缆槽中或暴露在空气中)
参考方法
A&B (附在线槽或导管上)
参考方法 C, F&G
(直接用夹子夹住, 置于电缆槽中或暴露在空气中)
电缆相邻分开 电缆隔开* 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm2 mV/a/m mV/a/m mV/a/m mV/a/m mV/a/m mV/a/m mV/a/m mV/a/m
0.5 101 101 101 101 87 87 87 87
0.75 68 68 68 68 59 59 59 59
1.0 50 50 50 50 44 44 44 44

注:*电缆间距大于电缆直径将导致电压降较大。
