CAT5e防火数据电缆

FFX-CAT5eU/UTP4P24FR
FFX-CAT5ef/UTP4P24FR
FFX-CAT5esf/UTP4P24FR

应用

超五类线缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

ISO/IEC 11801, EN 50173, ANSI/TIA/EIA 568

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ(可选);
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

线缆结构

导体:24AWG实心裸铜。
绝缘：HDPE+ 防火带。
绞合：两个颜色绝缘导体绞和成对。
总防火带（可选择）
外护套：符合 BS 7655-6.1 的热塑性LSZH 化合物LTS3 型（可提供符合BS 7655-2.6 标准热固性LSZH 化合物SW2-SW4).
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

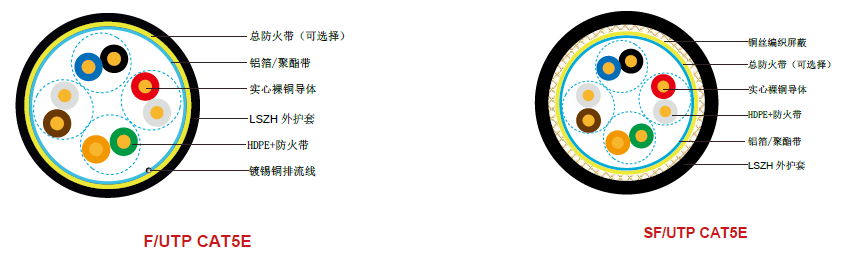

Cat5EF/UTP: 此款线缆为铝箔/聚酯带总屏蔽带排流线。
Cat5ESF/UTP: 此款线缆为双层铝箔/聚酯带总屏蔽带排流线& 铜网编织屏蔽。

物理性能和热性能

温度范围: -30°C - +75°C
最小弯曲半径安装期间(移动状态): 8 x OD
最小弯曲半径运行中(固定状态): 4 x OD

电气性能

aWG		24
标称导体直径	mm	0.5/0.51/0.53
最大直流阻抗@20°c	Ω/100m	9.38
最大直流不平衡阻抗	%	5
最大直交互电容	pf/m	55.8
最大不平衡电容	pf/100m	330
特性阻抗@1-100MHz	Ω	100±15
最大传播延时差异	ns/100m	45

传输特性

FREQ MHz	最大衰减 dB/100m	最小近端串扰 dB	最小近端串扰功率和 dB	最小远端串扰 dB/100m	最小等效远端串扰功率和 dB/100m	最小回波损耗 dB
0.772	1.8	67.0	64.0	66.0	63.0	—
1	2.0	65.3	62.3	63.8	60.8	20.0
4	4.1	56.3	53.3	51.7	48.7	23.0
8	5.8	51.8	48.8	45.7	42.7	24.5
10	6.5	50.3	47.3	43.8	40.8	25.0
16	8.2	47.3	44.3	39.7	36.7	25.0
20	9.3	45.8	42.8	37.7	34.7	25.0
25	10.4	44.3	41.3	35.8	32.8	24.3
31.25	11.7	42.9	39.9	33.9	30.9	23.6
62.5	17.0	38.4	35.4	27.8	24.8	21.5
100	22.0	35.3	32.3	23.8	20.8	20.1

结构参数

订货信息	导体外径	绝缘外径	对数	屏蔽	标称总外径
	mm	mm			mm
ffX-caT5eU/UTP4P24fR	0.50/0.51	1.66	4	nil	8.0
ffX-caT5ef/UTP4P24fR	0.53	1.75	4	总铝箔屏蔽	9.3
ffX-caT5esf/UTP4P24fR	0.53	1.75	4	总铝箔屏蔽 & 铜丝编织	9.6
