600/1000V 云母带+交联聚乙烯绝缘,铠装低烟无卤护套电力电缆(2-4芯)

FFX400 1Z1MZ1-R (CU/MGT+XLPE/LSZH/SWA/LSZH 600/1000V Class 2)

防火电缆FFX400 1mRZ1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

应用

该电缆适用于某些区域,在那里电路完整性在保持电力供应方面是非常关键的。该电缆主要应用于紧急照明,控制和电力电路,发电站,火灾警报系统,地下隧道,通讯系统,污水处理系统,消防电梯,自动扶梯,以及高层建筑的配线线缆。

标准

设计符合IEC 60502-1/BS 7846

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24;
BS EN 60332-3-24; VDE 0482-332-3;
NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

600/1000 V

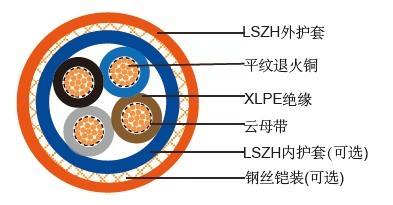

电缆结构
导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线:线芯同合适的不吸潮填充物安装在同一同心层上。
内护套:符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装:铝丝铠装
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:10×OD

色码

绝缘颜色遵循BS7671标准
芯数 带接地线 不带接地线
2芯 - 蓝,棕
3芯 黄绿线,蓝,棕 棕,灰,黑
4芯 黄绿线,棕,灰,黑 棕,灰,黑。蓝
5芯 黄绿线,棕,灰,黑。蓝 棕,灰,黑。蓝,黑
5芯以上 黄绿线,黑(1.2.3.4.5...) 黑(1.2.3.4.5...)

护套颜色:黑色或根据客户要求

电气特性

介电试验 3500 V r.m.s. x 5’ (芯/芯)
绝缘电阻 100 MΩ x km ( 20°C时)
短路温度 250°C

结构参数

导体   FFX400 1Z1MZ1-R
标称截面积 绞线的数量和直径 导体直径 绝缘厚度 铠装电缆
标称外径 标称重量
mm2 No./mm mm mm mm kg/km
2芯
1.5 7/0.53 1.59 0.7 15.3 390
2.5 7/0.67 2.01 0.7 16.5 450
4 7/0.85 2.55 0.7 17.6 525
6 7/1.04 3.12 0.7 18.8 620
10 7/1.35 4.05 0.7 21 800
16 7/1.70 5.1 0.7 23 1100
25 7/2.14 6.42 0.9 27 1480
35 19/1.53 7.65 0.9 30 2000
50 19/1.78 8.9 1 33 2450
70 19/2.14 10.7 1.1 37 3200
95 19/2.52 12.6 1.1 42 4350
120 37/2.03 14.21 1.2 48 6500
3芯
1.5 7/0.53 1.59 0.7 16.5 420
2.5 7/0.67 2.01 0.7 17 500
4 7/0.85 2.55 0.7 18.5 600
6 7/1.04 3.12 0.7 19.8 785
10 7/1.35 4.05 0.7 22.6 1030
16 1/1.70 5.1 0.7 25 1370
25 7/2.14 6.42 0.9 29 1900
35 19/1.53 7.65 0.9 32 2300
50 19/1.78 8.9 1 35 2900
70 19/2.14 10.7 1.1 40 4000
95 19/2.52 12.6 1.1 45 5400
120 37/2.03 14.21 1.2 49 6450
150 37/2.25 15.75 1.4 55 8200
185 37/2.52 17.64 1.6 60 9800
240 61/2.25 20.25 1.7 68 12300
300 61/2.52 22.68 1.8 74 14800
400 61/2.85 25.65 2 83 17600
4芯
1.5 7/0.53 1.59 0.7 16 475
2.5 7/0.67 2.01 0.7 17.8 570
4 7/0.85 2.55 0.7 19.8 690
6 7/1.04 3.12 0.7 21 940
10 7/1.35 4.05 0.7 23.3 1200
16 1/1.70 5.1 0.7 26.5 1400
25 7/2.14 6.42 0.9 30.5 2400
35 19/1.53 7.65 0.9 34 2800
50 19/1.78 8.9 1 38 3500
70 19/2.14 10.7 1.1 44 5300
95 19/2.52 12.6 1.1 48.5 6700
120 37/2.03 14.21 1.2 54 8500
150 37/2.25 15.75 1.4 59 10000
185 37/2.52 17.64 1.6 64.5 12200
240 61/2.25 20.25 1.7 74 15400
300 61/2.52 22.68 1.8 82 19500
400 61/2.85 25.65 2 92 25500

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量(A)


导体截面积 参考方法1
(直接用夹子夹住)
参考方法11(在一个有孔径的电缆匣中,垂直或者水平)或者参考方法13(暴露于空气中) 装于单层管道处 直接铺设于地下
  一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
1 2 3 4 5 6 7 8 9
mm2 A A A A A A A A
1.5 27 23 29 25 - 23 - 28
2.5 36 31 39 33 - 30 - 36
4 49 42 52 44 - 40 - 48
6 62 53 66 56 - 50 - 60
10 85 73 90 78 - 65 - 80
16 110 94 115 99 115 94 140 115
25 146 124 152 131 145 125 180 150
35 180 154 188 162 175 150 215 180
50 219 187 228 197 210 175 255 215
70 279 238 291 251 260 215 315 265
95 338 289 354 304 310 260 380 315
120 392 335 410 353 355 300 430 360
150 451 386 472 406 400 335 480 405
185 515 441 539 463 455 380 540 460
240 607 520 636 546 520 440 630 530
300 698 599 732 628 590 495 700 590
400 787 673 847 728 660 560 790 670

电压降落(/A/m)

标称截面积 2根电缆直流电 2根电缆单相交流电 3根或者4跟电缆三相交流电 2根电缆单相交流电 3根或者4根三相交流电
电缆相邻
通风管道或者埋于地下 通风管道口或者埋于地下
1 2 3 4 5 6
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31 31 27 31 25
2.5 19 19 16 19 15
4 12 12 10 12 9.7
6 7.9 7.9 6.8 7.9 6.5
10 4.7 4.7 4 4.7 3.9
16 2.9 2.9 2.5 2.9 2.6
    r x z r x z
25 1.85 1.35 0.16 1.9 1.6 0.14 1.65 1.9 1.6
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15 1.35 1.2
50 0.98 0.99 0.155 1 0.86 0.135 0.87 1 0.87
70 0.67 0.67 0.15 0.69 0.59 0.13 0.6 0.69 0.61
95 0.49 0.5 0.15 0.52 0.43 0.13 0.45 0.52 0.45
120 0.39 0.4 0.145 0.42 0.34 0.13 0.37 0.42 0.36
150 0.31 0.32 0.145 0.35 0.28 0.125 0.3 0.35 0.3
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26 0.29 0.25
240 0.195 0.2 0.14 0.24 0.175 0.125 0.21 0.24 0.21
300 0.155 0.16 0.14 0.21 0.14 0.12 0.185 0.21 0.19
400 0.12 0.13 0.14 0.19 0.115 0.12 0.165 0.19 0.18

注:r:工作温度下导体电阻
x:电抗
z:阻抗
