450/750V 高级&总屏蔽控制电缆(1-4芯&多芯)

FFX200 07SOZ1-F (PH30/60)(CU/SR/OSCR/LSZH 450/750V Class 5)

防火电缆FFX200 07SOZ1-F (PH30/60)

应用

对该电缆的设计,生产,测试,主要应用于电源,信号线,以及需要高度排斥静电噪音地方的应急线路和火灾控制电路的配线电缆。

标准

符合BS7629-1标准的设计

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

450/750 V

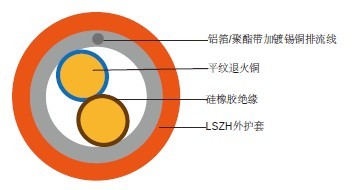

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线:线芯同合适的不吸潮填充物安装在同一同心层上。
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

色码

绝缘层颜色
无地线时
2芯:蓝色&棕色
3芯:棕色,黑色&灰色
4芯:棕色,黑色,灰色&蓝色
7芯及以上数字移动全部为黑色
有地线时
3芯:黄色/绿色,蓝色,棕色
4芯:黄色/绿色,棕色,黑色,灰色
5芯:黄色/绿色,蓝色,棕色,黑色,灰色
7芯及以上:数字移动为黄色/绿色,黑色
护套颜色
红色(也可根据要求选择)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:6×OD

电气特性

介电试验 2500 V r.m.s. x 5’ (芯/芯)
绝缘电阻 ≥300 MΩ x km ( 20°C时)
短路温度 350°C

载流容量(A)

线芯数量和截面积 绝缘厚度 护套厚度 标称外径 标称重量
mm2 mm mm mm kg/km
2芯
2x0.75 柔性FFX200
07SOZ1-F(PH30/60)
0.7 0.8 7.6 69
2x1 柔性 FFX200 07SOZ1-F(PH30/60) 0.7 0.9 8.0 78
2x1.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.8 1.0 8.3 88
2x2.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.9 1.1 9.8 123
3芯
3x0.75 柔性 FFX200 07SOZ1-F(PH30/60) 0.7 0.8 8.0 84
3x0.75 柔性 FFX200 07SOZ1-F(PH30/60) 0.7 0.9 8.2 86
3x0.75 柔性 FFX200 07SOZ1-F(PH30/60) 0.8 1.0 8.8 112
3x0.75 柔性 FFX200 07SOZ1-F(PH30/60) 0.9 1.1 10.4 159
4芯
4x0.75 柔性 FFX200 07SOZ1-F(PH30/60) 0.7 0.8 8.7 103
4x1.0 柔性 FFX200 07SOZ1-F(PH30/60) 0.7 0.9 8.9 110
4x1.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.8 1.0 9.8 141
4x2.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.9 1.1 11.4 196
7芯
7x1 柔性 FFX200 07SOZ1-F(PH30/60) 0.7 0.9 10.8 176
7x1.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.8 1.0 11.7 218
7x2.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.9 1.1 13.4 305
12芯
12x1 柔性 FFX200 07SOZ1-F(PH30/60) .0.7 0.9 13.9 275
12x1.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.8 1.0 15.3 352
12x2.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.9 1.1 17.9 505
19芯
19x1 柔性 FFX200 07SOZ1-F(PH30/60) 0.7 0.9 16.4 408
19x1.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.8 1.0 18.2 535
19x2.5 柔性 FFX200 07SOZ1-F(PH30/60) 0.9 1.1 21.1 760

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量(A)

导体截面积 参考方法4
(附在热绝缘墙上的导管上)
参考方法3(附在线槽或者墙上等的导管上) 参考方法1
(直接用夹子夹住)
参考方法11(在一个有孔径的电缆匣中,垂直或者水平)或者参考方法13(暴露于空气中)
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
1 2 3 4 5 6 7 8
mm2 A A A A A A A
1.5 16.5 22 19.5 24 22 26 23
2.5 22 30 26 33 30 36 32
4 30 40 35 45 40 49 42

电压降落(/A/m)

标称截面积 2芯电缆直流电 2芯电缆单相交流 3芯电缆或者4芯电缆三相交流
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4 12 12 10
