300/500V云母带+交联聚乙烯绝缘低烟无卤护套防火电力电缆（单芯）

FFX300 05Z1Z1-R (PH120) (CU/MGT+XLPE/LSZH 300/500V Class 2)

应用

该防火电力电缆适用于某些区域，在那里电路完整性在保持电力供应方面是非常关键的。该防火电力电缆主要应用于紧急照明，控制和电力电路，发电站，火灾警报系统，地下隧道，消防电梯，自动扶梯，以及高层建筑的配线线缆。

标准

防火电力电缆设计符合IEC 60502-1标准

防火标准

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472- 814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

额定电压

300/500V

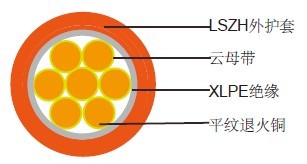

电缆说明

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
防火层; 覆合于交联聚乙烯复合物的云母带。
接地线：未绝缘的实心或者绞合镀锡铜导线
绝缘层：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型

色码

绝缘颜色遵循BS7671标准

芯数	带接地线	不带接地线
2芯	-	蓝，棕
3芯	黄绿线，蓝，棕	棕，灰，黑
4芯	黄绿线，棕，灰，黑	棕，灰，黑。蓝
5芯	黄绿线，棕，灰，黑。蓝	棕，灰，黑。蓝，黑
5芯以上	黄绿线，黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

护套颜色：黑色或根据客户要求

电气特性

介电试验	2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻	20 MΩ x km ( 20°C时)
短路温度	250°C

物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：8×OD

结构参数

导体		FFX300 05Z1Z1-R (PH120)
标称截面积	绞线的数量和直径	绝缘厚度	标称外径	标称重量	无地线时
					标称外径	标称重量
mm2	No./mm	mm	mm	kg/km	mm	kg/km
1.5	7/0.53	0.5	0.5	4.4	4.4	29
2.5	7/0.67	0.5	0.5	4.9	4.9	40
4	7/0.85	0.5	0.5	5.5	5.5	55

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量（A）

导体截面积	参考方法4 （附在热绝缘墙上的导管上）		参考方法3 （附在线槽或者墙上等的导管上）		参考方法1 （直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）		参考方法12
									水平隔开	垂直隔开	三相分开
	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆 单相交流 或者直流 电	3根或者4根电缆三相交流电	2根电 缆单相交 流或者 直流电 电缆水 平分开 或者紧 挨着	3根或者4根电缆三相交流电电缆水平分开或者紧挨着	2根电缆单相交流或者直流电缆水平分开或者紧挨着	3根或者4根电缆三相交流电电缆水平分开或者紧挨着	2根电缆单相交流或者直流3根电缆三相交流电	2根电缆单相交流或者直流3根电缆三相交流电	3跟电缆三相分开三相交流电
1	2	3	4	5	6	7	8	9	10	11	12
mm2	A	A	A	A	A	A	A	A	A	A	A
1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-

电压降落（/A/m）

标称截面 积	2根电缆直流电	2根电缆单相交流电
		参考方法3和4（附在墙上的导管上等）	参考方法1和11 （直接用线夹夹住或者置于电缆槽中）	参考方法3和4 （附在墙上的导 管上等）	参考方法1，11,12（三相分开）	参考方法1,11 （水平相邻分开
1	2	3	4	5	6	7
mm2	mV/A/m	mV/A/m	mV/A/m	mV/A/m	mV/A/m	mV/A/m
1.5	31	31	27	27	27	27
2.5	19	19	16	16	16	16
4	33	12	10	10	10	10
