300/500V 云母带+交联聚乙烯绝缘,低烟无卤护套电力电缆(2-4芯)
FFX200 05Z1Z1-R (PH60) ( CU/MGT+XLPE/LSZH 300/500V Class 2)

FFX200 05mRZ1-R防火电缆

应用

该电缆适用于某些区域,在那里电路完整性在保持电力供应方面是非常关键的。该电缆主要应用于紧急照明,控制和电力电路,发电站,火灾警报系统,地下隧道,消防电梯,自动扶梯,以及高层建筑的配线线缆。

标准

设计符合IEC 60502-1

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-
814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e;
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24;
BS EN 60332-3-24; VDE 0482-332-3;
NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*;
DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2;
DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

*表示该标准已经被取代

额定电压

300/500 V

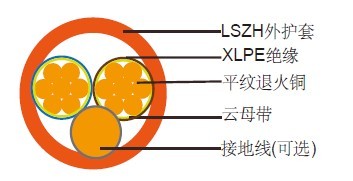

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型
接地线:未绝缘的实心或者绞合镀锡铜导线
布线:将线芯同合适的不吸潮填充物布线在同心层中。
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:8×OD

色码

绝缘颜色遵循BS7671标准
芯数 带接地线 不带接地线
2芯 - 蓝,棕
3芯 黄绿线,蓝,棕 棕,灰,黑
4芯 黄绿线,棕,灰,黑 棕,灰,黑。蓝
5芯 黄绿线,棕,灰,黑。蓝 棕,灰,黑。蓝,黑
5芯以上 黄绿线,黑(1.2.3.4.5...) 黑(1.2.3.4.5...)

护套颜色:黑色或根据客户要求

电气特性

介电试验 2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻 20 MΩ x km ( 20°C时)
短路温度 250°C

结构参数

导体     FFX200 05Z1Z1-R (PH60)
标称截面积 绞线的数量和直径 导体直径 绝缘厚度 无电线 有地线
标称外径 标称重量 标称外径 标称重量
mm2 No./mm mm mm mm kg/km mm kg/km
2芯
2x1.5 7/0.53 0.5 0.5 7.7 70 8.2 80
2x2.5 7/0.67 0.5 0.5 8.8 100 9.6 120
2x4 7/0.85 0.5 0.5 9.8 140 10.5 170
3芯
3x1.5 7/0.53 0.5 0.5 8.7 90 10.5 100
3x2.5 7/0.67 0.5 0.5 9.5 125 10.7 150
3x4 7/0.85 0.5 0.5 11.5 180 12.5 220
4芯
4x1.5 7/0.53 0.5 0.5 10.3 105 12.2 120
4x2.5 7/0.67 0.5 0.5 11 155 13 190
4x4 7/0.85 0.5 0.5 12.5 255 13.5 270

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量(A)


导体截面积 参考方法4
(附在热绝缘墙上的导管上)
参考方法3(附在线槽或者墙上等的导管上) 参考方法1
(直接用夹子夹住)
参考方法11(在一个有孔径的电缆匣中,垂直或者水平)或者参考方法13(暴露于空气中)
  一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
1 2 3 4 5 6 7 8
mm2 A A A A A A A
1.5 16.5 22 19.5 24 22 26 23
2.5 22 30 26 33 30 36 32
4 30 40 35 45 40 49 42

电压降落(/A/m)

标称截面积 2芯电缆直流电 2芯电缆单相交流 3芯电缆或者4芯电缆三相交流
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4 12 12 10
