300/500V 硅橡胶绝缘&总屏蔽控制电缆(2-4芯&多芯)
FFX200 05SOZ1-U (PH30/60) (CU/SR/OSCR/LSZH 300/500V Class 1)
FFX200 05SOZ1-R (PH30/60) (CU/SR/OSCR/LSZH 300/500V Class 2)

硅橡胶绝缘防火控制电缆

应用

该电缆主要应用于紧急照明,火灾检测和警报系统电路中的配线线缆。
典型应用如下:
BS 5266-1适用于楼宇的紧急照明。
BS 5839-1适用于火灾检测和警报系统。
BS 5839-8适用于语音报警系统。
BS 5839-9使用于紧急语音通讯你系统。

标准

符合BS7629-1标准的设计

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

300/500 V

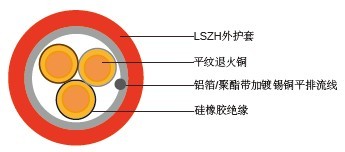

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线:线芯同合适的不吸潮填充物安装在同一同心层上。
内护套:符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装:铝丝铠装
电路保护导体:与2芯,3芯或者4芯电缆的绝缘导线部分或者等级类似的非绝缘镀锡铜导线。
将0.5mm2 镀锡铜导电线芯的地线装置于大于4个导体的电缆上。
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

色码

绝缘层颜色:
2芯—(棕色&蓝色)
3芯——(棕色,黑色&灰色)
4芯——(棕色,黑色,灰色&蓝色)
达到4芯的色码符合HD 308)
7芯: 中心线芯:棕色。
第1层:棕色和黑色,其他4芯为白色。
12芯:中心线芯:棕色,黑色& 白色
第1层:棕色& 黑色,其他7芯为白色。
19芯:中心线芯:棕色
第1层:棕色,黑色。4芯为白色
第2层:棕色,黑色,7芯为白色
护套颜色:
橘黄色(也可根据要求选择)

物理性能和热性能
工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:6×OD

电气特性

介电试验 2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻 ≥300 MΩ x km ( 20°C时)
短路温度 350°C

载流容量(A)

线芯数量和截面积 绝缘厚度 护套厚度 标称外径 标称重量
mm2 mm mm mm kg/km
2芯
2x1.0实心FFX200 05SOZ1-U(PH30/60) 0.6 0.9 7.1 80
2x1.5 实心 FFX200 05SOZ1-U(PH30/60) 0.7 1.0 8.0 95
2x2.5 实心 FFX200 05SOZ1-U(PH30/60) 0.8 1.1 9.4 135
2x1.5 绞合 FFX200 05SOZ1-R(PH30/60) 0.7 1.0 8.4 106
2x2.5 绞合 FFX200 05SOZ1-R(PH30/60) 0.8 1.1 9.9 145
2x4.0 绞合 FFX200 05SOZ1-R(PH30/60) 0.8 1.2 11.5 210
3芯
3x1.0 实心 FFX200 05SZ1-U(PH60) 0.6 0.9 8.0 95
3x1.5 实心 FFX200 05SZ1-U(PH60) 0.7 1.0 8.5 115
3x2.5 实心 FFX200 05SOZ1-U(PH30/60) 0.8 1.1 10.0 170
3x1.5绞合FFX200 05SOZ1-R(PH30/60) 0.7 1.0 8.9 134
3x2.5 绞合 FFX200 05SOZ1-R(PH30/60) 0.8 1.1 10.3 180
3x 4 绞合FFX200 05SOZ1-R(PH30/60) 0.8 1.2 12.2 260
4芯
4x1.0 实心 FFX200 05SOZ1-U(PH30/60) 0.6 0.9 8.3 115
4x1.5 实心 FFX200 05SOZ1-U(PH30/60) 0.7 1.0 9.4 150
4x2.5 实心 FFX200 05SOZ1-U(PH30/60) 0.8 1.1 11.0 210
4x1.5 绞合 FFX200 05SOZ1-R(PH30/60) 0.7 1.0 9.8 166
4x2.5 绞合 FFX200 05SOZ1-R(PH30/60) 0.8 1.1 11.8 250
4x 4 绞合 FFX200 05SOZ1-R(PH30/60) 0.8 1.2 13.5 330
7芯
7x1.0 实心 FFX200 05SOZ1-U(PH30/60) 0.6 0.9 10.0 165
7x1.5 实心 FFX200 05SOZ1-U(PH30/60) 0.7 1.0 11.3 225
12芯
12x1.0 实心 FFX200 05SOZ1-U(PH30/60) 0.6 0.9 12.5 255
12x1.5 实心 FFX200 05SOZ1-U(PH30/60) 0.7 1.0 14.5 350
19芯
19x1.0 实心 FFX200 05SOZ1-U(PH30/60) 0.6 0.9 15.0 380
19x1.5 实心 FFX200 05SOZ1-U(PH30/60) 0.7 1.0 17.0 520

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量(A)


导体截面积 参考方法4
(附在热绝缘墙上的导管上)
参考方法3(附在线槽或者墙上等的导管上) 参考方法1
(直接用夹子夹住)
参考方法11(在一个有孔径的电缆匣中,垂直或者水平)或者参考方法13(暴露于空气中)
  一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
一个2芯电缆
单相交流电或者直流电
一个3芯电缆或者一个4芯电缆
三相交流电
1 2 3 4 5 6 7 8
mm2 A A A A A A A
1.5 16.5 22 19.5 24 22 26 23
2.5 22 30 26 33 30 36 32
4 30 40 35 45 40 49 42

电压降落(/A/m)

标称截面积 2芯电缆直流电 2芯电缆单相交流 3芯电缆或者4芯电缆三相交流
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4 12 12 10
