BS EN 50288-7标准PE绝缘,PVC护套&总屏蔽仪表电缆(多对)
RE-2Y(St)Y 70°C / 300 V

BS EN 50288-7总屏蔽仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注:*为已替换的标准,***为可选标准。

额定电压

300V

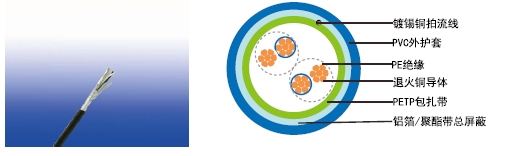

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290.2-23标准PE复合物绝缘。
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
包扎带 PETP胶带
总屏蔽 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。

颜色

  • 绝缘: 黑/白, 成对的电缆在白色线芯上以数字(1,2、、、)连续标识。
    外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下) -30°C – +90°C
安装温度范围(运动状态) -5°C – +50°C
最小弯曲半径 7.5 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1.0 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.)
  ≤4对 90 90 90 102 102
  >4对 75 75 75 85 85
电容不平衡值(1 kHz) pF/500 m (Max.) 500
感应系数 mH/km (Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号  RE-2Y(St)Y
对数×2×截面积 标准绝缘厚度 标称外护套厚度 标称总外径 标称总重量
  No.x2xmm2 mm mm mm kg/km
0.5mm2, 多对
RE-2Y(St)Y 2P0.5 2x2x0.5 0.35 0.9 7.6 66
RE-2Y(St)Y 4P0.5 3x2x0.5 0.35 0.9 8.8 98
RE-2Y(St)Y 5P0.5 4x2x0.5 0.35 1.0 9.8 118
RE-2Y(St)Y 6P0.5 5x2x0.5 0.35 1.0 10.6 138
RE-2Y(St)Y 8P0.5 8x2x0.5 0.35 1.0 11.3 160
RE-2Y(St)Y 10P0.5 10x2x0.5 0.35 1.1 12.9 201
RE-2Y(St)Y 12P0.5 12x2x0.5 0.35 1.1 13.5 236
RE-2Y(St)Y 16P0.5 16x2x0.5 0.35 1.1 15.2 300
RE-2Y(St)Y 20P0.5 20x2x0.5 0.35 1.2 16.9 367
RE-2Y(St)Y 24P0.5 24x2x0.5 0.35 1.2 18.3 419
0.75mm2, 多对
RE-2Y(St)Y 2P0.75 2x2x0.75 0.38 0.9 8.5 87
RE-2Y(St)Y 4P0.75 3x2x0.75 0.38 1.0 10.0 123
RE-2Y(St)Y 5P0.75 4x2x0.75 0.38 1.0 10.9 150
RE-2Y(St)Y 6P0.75 5x2x0.75 0.38 1.0 11.8 175
RE-2Y(St)Y 8P0.75 8x2x0.75 0.38 1.1 12.8 220
RE-2Y(St)Y 10P0.75 10x2x0.75 0.38 1.1 14.5 267
RE-2Y(St)Y 12P0.75 12x2x0.75 0.38 1.1 15.1 298
RE-2Y(St)Y 16P0.75 16x2x0.75 0.38 1.2 17.3 409
RE-2Y(St)Y 20P0.75 20x2x0.75 0.38 1.3 19.2 480
RE-2Y(St)Y 24P0.75 24x2x0.75 0.38 1.3 20.8 561
1.0mm2, 多对
RE-2Y(St)Y 2P1.0 2x2x1.0 0.4 0.9 9.2 102
RE-2Y(St)Y 4P1.0 3x2x1.0 0.4 1.0 10.9 156
RE-2Y(St)Y 5P1.0 4x2x1.0 0.4 1.0 11.9 183
RE-2Y(St)Y 6P1.0 5x2x1.0 0.4 1.0 13.0 224
RE-2Y(St)Y 8P1.0 8x2x1.0 0.4 1.1 14.0 273
RE-2Y(St)Y 10P1.0 10x2x1.0 0.4 1.1 15.9 324
RE-2Y(St)Y 12P1.0 12x2x1.0 0.4 1.2 16.8 383
RE-2Y(St)Y 16P1.0 16x2x1.0 0.4 1.2 19.0 513
RE-2Y(St)Y 20P1.0 20x2x1.0 0.4 1.3 21.1 619
RE-2Y(St)Y 24P1.0 24x2x1.0 0.4 1.4 23.1 738
1.3mm2, 多对
RE-2Y(St)Y 2P1.3 2x2x1.3 0.45 1.0 10.4 122
RE-2Y(St)Y 4P1.3 3x2x1.3 0.45 1.0 12.0 190
RE-2Y(St)Y 5P1.3 4x2x1.3 0.45 1.1 13.4 233
RE-2Y(St)Y 6P1.3 5x2x1.3 0.45 1.1 14.6 273
RE-2Y(St)Y 8P1.3 8x2x1.3 0.45 1.2 15.7 330
RE-2Y(St)Y 10P1.3 10x2x1.3 0.45 1.2 17.9 422
RE-2Y(St)Y 12P1.3 12x2x1.3 0.45 1.3 18.9 487
RE-2Y(St)Y 16P1.3 16x2x1.3 0.45 1.3 21.4 678
RE-2Y(St)Y 20P1.3 20x2x1.3 0.45 1.4 23.8 790
RE-2Y(St)Y 24P1.3 24x2x1.3 0.45 1.5 25.9 921
1.5mm2, 多对
RE-2Y(St)Y 2P1.5 2x2x1.5 0.45 1.0 10.8 139
RE-2Y(St)Y 4P1.5 3x2x1.5 0.45 1.1 12.7 212
RE-2Y(St)Y 5P1.5 4x2x1.5 0.45 1.1 14 259
RE-2Y(St)Y 6P1.5 5x2x1.5 0.45 1.2 15.2 312
RE-2Y(St)Y 8P1.5 8x2x1.5 0.45 1.2 16.4 378
RE-2Y(St)Y 10P1.5 10x2x1.5 0.45 1.3 18.8 473
RE-2Y(St)Y 12P1.5 12x2x1.5 0.45 1.3 19.7 548
RE-2Y(St)Y 16P1.5 16x2x1.5 0.45 1.4 22.5 727
RE-2Y(St)Y 20P1.5 20x2x1.5 0.45 1.5 25.0 903
RE-2Y(St)Y 24P1.5 24x2x1.5 0.45 1.5 27.1 1051

备注:其他规格截面积&线芯要求可根据要求定制。
