BS EN 50288-7标准PE绝缘,PVC护套,总屏蔽&铠装仪表电缆(多三线组)
RE-2Y(St)YSWAY 70°C / 300 V

BS EN 50288-7多三线组总屏蔽铠装仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。 推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性（单根电缆垂直燃烧测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注：*为已替换的标准，***为可选标准。

额定电压

300V

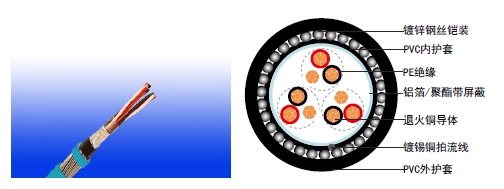

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290.2-23标准PE复合物绝缘。
三线组 三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合 三线组以最佳绞距绞合成层。
隔离层 聚酯带。
总屏蔽 带有0.5mm2镀锡铜排流线的铝带/聚酯带层屏蔽。
内护套 热塑性PVC复合物。
铠装 EN 10257-1标准镀锌钢丝铠装。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准（IEC 60332-1，IEC60332-3，UL 1581，UL1666等）取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。

颜色

  • 绝缘：黑/白/红，, 三线组的电缆在白色线芯上以数字（1，2、、、）连续标识。
    外护套：黑色或蓝色（本安系统）

物理性能和热性能

工作温度范围（固定状态下） -30°C – +70°C
安装温度范围（运动状态） -5°C – +50°C
最小弯曲半径 10X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积 mm2 0.5 0.75 1 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.5 0.5
导体电阻 (20°C) Ω/km 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.)
  ≤4对 90 90 90 102 102
  ＞4对 75 75 75 85 85
电容不平衡值(1 kHz) pF/500 m (Max.) 500
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
感应系数 mH/km(Max.) 1
工作电压 V 300
测试电压 Urms 线芯之间 V 1500
线芯与屏蔽之间 1500

结构参数

电缆型号 RE-2Y(St)YSWAY
三线组数×3×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
  No.x3xmm2 mm mm mm mm mm mm kg/km
0.5mm2，多三线组?
RE-2Y(St)YSWAY 2T0.5 2x3x0.5 0.35 0.9 8.4 0.9 1.4 13 326
RE-2Y(St)YSWAY 4T0.5 4x3x0.5 0.35 1 9.8 0.9 1.4 14.4 386
RE-2Y(St)YSWAY 5T0.5 5x3x0.5 0.35 1 10.8 0.9 1.4 15.4 454
RE-2Y(St)YSWAY 6T0.5 6x3x0.5 0.35 1 12.1 0.9 1.4 16.7 513
RE-2Y(St)YSWAY 8T0.5 8x3x0.5 0.35 1.1 13.1 0.9 1.5 17.9 571
RE-2Y(St)YSWAY 10T0.5 10x3x0.5 0.35 1.1 14.7 0.9 1.5 19.5 677
RE-2Y(St)YSWAY 12T0.5 12x3x0.5 0.35 1.1 15.2 0.9 1.5 20 845
RE-2Y(St)YSWAY 16T0.5 16x3x0.5 0.35 1.2 17.4 0.9 1.6 22.4 1031
RE-2Y(St)YSWAY 20T0.5 20x3x0.5 0.35 1.2 19.1 1.25 1.6 24.8 1179
RE-2Y(St)YSWAY 24T0.5 24x3x0.5 0.35 1.3 20.9 1.25 1.7 26.8 1330
0.75mm2，多三线组?
RE-2Y(St)YSWAY 2T0.75 2x3x0.75 0.38 1 10.6 0.9 1.4 13.9 370
RE-2Y(St)YSWAY 4T0.75 4x3x0.75 0.38 1.1 12.4 0.9 1.4 15.5 462
RE-2Y(St)YSWAY 5T0.75 5x3x0.75 0.38 1.1 13.7 0.9 1.4 16.6 526
RE-2Y(St)YSWAY 6T0.75 6x3x0.75 0.38 1.1 15.4 0.9 1.5 18.5 615
RE-2Y(St)YSWAY 8T0.75 8x3x0.75 0.38 1.2 16.7 0.9 1.5 19.5 698
RE-2Y(St)YSWAY 10T0.75 10x3x0.75 0.38 1.3 19 0.9 1.5 21.5 947
RE-2Y(St)YSWAY 12T0.75 12x3x0.75 0.38 1.3 19.7 0.9 1.7 22.3 1029
RE-2Y(St)YSWAY 16T0.75 16x3x0.75 0.38 1.4 22.5 1.25 1.6 25.4 1240
RE-2Y(St)YSWAY 20T0.75 20x3x0.75 0.38 1.5 24.9 1.25 1.7 27.6 1446
RE-2Y(St)YSWAY 24T0.75 24x3x0.75 0.38 1.6 27.2 1.25 1.7 29.6 1632
1.0mm2，多三线组?
RE-2Y(St)YSWAY 2T1.0 2x3x1 0.4 1 11.5 0.9 1.4 15 412
RE-2Y(St)YSWAY 4T1.0 4x3x1 0.4 1.1 13.4 0.9 1.4 16.5 529
RE-2Y(St)YSWAY 5T1.0 5x3x1 0.4 1.1 14.8 0.9 1.5 18 620
RE-2Y(St)YSWAY 6T1.0 6x3x1 0.4 1.2 16.9 0.9 1.5 19.8 830
RE-2Y(St)YSWAY 8T1.0 8x3x1 0.4 1.2 18.1 0.9 1.5 20.9 946
RE-2Y(St)YSWAY 10T1.0 10x3x1 0.4 1.3 20.7 0.9 1.6 24.1 1105
RE-2Y(St)YSWAY 12T1.0 12x3x1 0.4 1.3 21.4 1.25 1.6 24.7 1215
RE-2Y(St)YSWAY 16T1.0 16x3x1 0.4 1.4 24.4 1.25 1.7 27.6 1482
RE-2Y(St)YSWAY 20T1.0 20x3x1 0.4 1.5 27.1 1.25 1.7 30 1740
RE-2Y(St)YSWAY 24T1.0 24x3x1 0.4 1.6 29.6 1.25 1.8 32.2 2202
1.3mm2，多三线组?
RE-2Y(St)YSWAY 2T1.3 2x3x1,3 0.45 1.1 12.8 0.9 1.4 16.1 463
RE-2Y(St)YSWAY 4T1.3 4x3x1,3 0.45 1.1 14.7 0.9 1.5 18.2 621
RE-2Y(St)YSWAY 5T1.3 5x3x1,3 0.45 1.2 16.5 0.9 1.5 19.6 721
RE-2Y(St)YSWAY 6T1.3 6x3x1,3 0.45 1.3 18.8 0.9 1.5 21.7 979
RE-2Y(St)YSWAY 8T1.3 8x3x1,3 0.45 1.3 20.1 0.9 1.6 23.8 1105
RE-2Y(St)YSWAY 10T1.3 10x3x1,3 0.45 1.4 23 1.25 1.7 26.6 1322
RE-2Y(St)YSWAY 12T1.3 12x3x1,3 0.45 1.5 24 1.25 1.7 27.3 1456
RE-2Y(St)YSWAY 16T1.3 16x3x1,3 0.45 1.6 27.4 1.25 1.8 30.5 1788
RE-2Y(St)YSWAY 20T1.3 20x3x1,3 0.45 1.7 30.4 1.25 1.8 33.2 2327
RE-2Y(St)YSWAY 24T1.3 24x3x1,3 0.45 1.8 33.1 1.6 1.9 36.6 2637
1.5mm2，多三线组?
RE-2Y(St)YSWAY 2T1.5 2x3x1,5 0.45 1.1 13.2 0.9 1.4 16.5 518
RE-2Y(St)YSWAY 4T1.5 4x3x1,5 0.45 1.2 15.4 0.9 1.5 18.8 674
RE-2Y(St)YSWAY 5T1.5 5x3x1,5 0.45 1.2 17.1 0.9 1.5 20.2 869
RE-2Y(St)YSWAY 6T1.5 6x3x1,5 0.45 1.3 19.5 0.9 1.6 22.6 1049
RE-2Y(St)YSWAY 8T1.5 8x3x1,5 0.45 1.4 21.1 1.25 1.6 24.8 1210
RE-2Y(St)YSWAY 10T1.5 10x3x1,5 0.45 1.5 24.1 1.25 1.7 27.5 1435
RE-2Y(St)YSWAY 12T1.5 12x3x1,5 0.45 1.5 24.9 1.25 1.7 28.4 1569
RE-2Y(St)YSWAY 16T1.5 16x3x1,5 0.45 1.6 28.4 1.25 1.8 31.8 2162
RE-2Y(St)YSWAY 20T1.5 20x3x1,5 0.45 1.7 31.6 1.25 1.9 34.9 2515
RE-2Y(St)YSWAY 24T1.5 24x3x1,5 0.45 1.8 34.4 1.6 2 38.3 2879

备注：其他规格截面积&线芯要求可根据要求定制。
