BS EN 50288-7标准PE绝缘,LSZH护套,总屏蔽铠装仪表电缆(多对)
RE-2Y(St)HSWAH 90°C / 300V

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。
推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。

标准

  • 基本设计遵循BS EN 50288-7标准

电缆结构

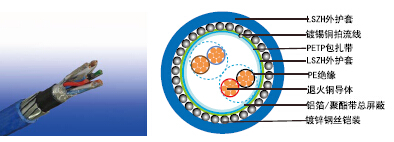

BS EN 50288-7标准控制仪表电缆RE-2X(St)HSWAH

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注:*为已替换的标准,***为可选标准。

额定电压

  • 300V

电缆结构

导体 IEC 60228标准2类多股退火铜导体。
绝缘 EN 50290-2-23标准PE复合物绝缘
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
包扎带 PETP胶带
总屏蔽 带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。
内护套 EN 50290-2-27标准LSZH复合物。
铠装 镀锌钢丝铠装。
外护套 EN 50290-2-27标准LSZH复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。

颜色

  • 绝缘:黑/白, 成对的电缆在白色线芯上以数字(1,2、、、)连续标识。
  • 外护套:黑色或蓝色(本安系统)

物理特性

工作温度范围(固定状态下) -30°C – +90°C
安装温度范围(运动状态) -20°C – +50°C
最小弯曲半径 10X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积  mm2  0.5 0.75 1 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.45 0.45
导体电阻 (20°C)  Ω/km  36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz)  pF/m(Max.)
  ≤ 4 对 90 90 90 102 102
  其他对数 75 75 75 85 85
电容不平衡值(1 kHz)  pF/500 m (Max.) 500
感应系数 mH/km(Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压  V 300
测试电压 Urms  线芯之间V  1500
线芯与屏蔽之间 V  1500

电缆结构参数

电缆型号 RE-2Y(St)HSWAH
对数×2×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
No.x2xmm2 mm mm mm mm mm mm kg/km
0.5mm2, 多对
RE-2Y(St)HSWAH 2P0.5 2x2x0.5 0.35 0.9 7.6 0.9 1.3 12 262
RE-2Y(St)HSWAH 4P0.5 3x2x0.5 0.35 0.9 8.8 0.9 1.4 13.4 325
RE-2Y(St)HSWAH 5P0.5 4x2x0.5 0.35 1 9.8 0.9 1.4 14.4 375
RE-2Y(St)HSWAH 6P0.5 5x2x0.5 0.35 1 10.6 0.9 1.4 15.2 411
RE-2Y(St)HSWAH 8P0.5 8x2x0.5 0.35 1 11.3 0.9 1.4 15.9 473
RE-2Y(St)HSWAH 10P0.5 10x2x0.5 0.35 1.1 12.9 0.9 1.5 17.7 537
RE-2Y(St)HSWAH 12P0.5 12x2x0.5 0.35 1.1 13.5 0.9 1.5 18.3 576
RE-2Y(St)HSWAH 16P0.5 16x2x0.5 0.35 1.1 15.2 0.9 1.5 20 824
RE-2Y(St)HSWAH 20P0.5 20x2x0.5 0.35 1.2 16.9 0.9 1.6 21.9 949
RE-2Y(St)HSWAH 24P0.5 24x2x0.5 0.35 1.2 18.3 1.25 1.6 24 1030
0.75mm2, 多对
RE-2Y(St)HSWAH 2P0.75 2x2x0.75 0.38 0.9 8.5 0.9 1.4 13.1 308
RE-2Y(St)HSWAH 4P0.75 3x2x0.75 0.38 1 10 0.9 1.4 14.6 383
RE-2Y(St)HSWAH 5P0.75 4x2x0.75 0.38 1 10.9 0.9 1.4 15.5 448
RE-2Y(St)HSWAH 6P0.75 5x2x0.75 0.38 1 11.8 0.9 1.4 16.4 482
RE-2Y(St)HSWAH 8P0.75 8x2x0.75 0.38 1.1 12.8 0.9 1.5 17.6 534
RE-2Y(St)HSWAH 10P0.75 10x2x0.75 0.38 1.1 14.5 0.9 1.5 19.3 654
RE-2Y(St)HSWAH 12P0.75 12x2x0.75 0.38 1.1 15.1 0.9 1.5 19.9 826
RE-2Y(St)HSWAH 16P0.75 16x2x0.75 0.38 1.2 17.3 0.9 1.6 22.3 967
RE-2Y(St)HSWAH 20P0.75 20x2x0.75 0.38 1.3 19.2 1.25 1.6 24.9 1118
RE-2Y(St)HSWAH 24P0.75 24x2x0.75 0.38 1.3 20.8 1.25 1.6 26.7 1294
1.0mm2, 多对
RE-2Y(St)HSWAH 2P1.0 2x2x1.0 0.4 0.9 9.2 0.9 1.4 13.8 357
RE-2Y(St)HSWAH 4P1.0 3x2x1.0 0.4 1 10.9 0.9 1.4 15.5 450
RE-2Y(St)HSWAH 5P1.0 4x2x1.0 0.4 1 11.9 0.9 1.4 16.5 509
RE-2Y(St)HSWAH 6P1.0 5x2x1.0 0.4 1 13 0.9 1.4 17.6 565
RE-2Y(St)HSWAH 8P1.0 8x2x1.0 0.4 1.1 14 0.9 1.5 18.8 651
RE-2Y(St)HSWAH 10P1.0 10x2x1.0 0.4 1.1 15.9 0.9 1.5 20.7 886
RE-2Y(St)HSWAH 12P1.0 12x2x1.0 0.4 1.2 16.8 0.9 1.5 21.6 946
RE-2Y(St)HSWAH 16P1.0 16x2x1.0 0.4 1.2 19 1.25 1.6 24.7 1173
RE-2Y(St)HSWAH 20P1.0 20x2x1.0 0.4 1.3 21.1 1.25 1.7 27 1318
RE-2Y(St)HSWAH 24P1.0 24x2x1.0 0.4 1.4 23.1 1.25 1.7 29 1488
1.3mm2, 多对
RE-2Y(St)HSWAH 2P1.3 2x2x1.3 0.45 1 10.4 0.9 1.4 15 405
RE-2Y(St)HSWAH 4P1.3 3x2x1.3 0.45 1 12 0.9 1.4 16.6 511
RE-2Y(St)HSWAH 5P1.3 4x2x1.3 0.45 1.1 13.4 0.9 1.5 18.2 595
RE-2Y(St)HSWAH 6P1.3 5x2x1.3 0.45 1.1 14.6 0.9 1.5 19.4 673
RE-2Y(St)HSWAH 8P1.3 8x2x1.3 0.45 1.2 15.7 0.9 1.5 20.5 870
RE-2Y(St)HSWAH 10P1.3 10x2x1.3 0.45 1.2 17.9 0.9 1.6 23.6 1012
RE-2Y(St)HSWAH 12P1.3 12x2x1.3 0.45 1.3 18.9 1.25 1.6 24.6 1143
RE-2Y(St)HSWAH 16P1.3 16x2x1.3 0.45 1.3 21.4 1.25 1.7 27.3 1407
RE-2Y(St)HSWAH 20P1.3 20x2x1.3 0.45 1.4 23.8 1.25 1.8 29.9 1601
RE-2Y(St)HSWAH 24P1.3 24x2x1.3 0.45 1.5 25.9 1.25 1.8 32 2048
1.5mm2, 多对
RE-2Y(St)HSWAH 2P1.5 2x2x1.5 0.45 1 10.8 0.9 1.4 15.4 448
RE-2Y(St)HSWAH 4P1.5 3x2x1.5 0.45 1.1 12.7 0.9 1.5 17.5 530
RE-2Y(St)HSWAH 5P1.5 4x2x1.5 0.45 1.1 14 0.9 1.5 18.8 628
RE-2Y(St)HSWAH 6P1.5 5x2x1.5 0.45 1.2 15.2 0.9 1.5 20 835
RE-2Y(St)HSWAH 8P1.5 8x2x1.5 0.45 1.2 16.4 0.9 1.6 21.4 944
RE-2Y(St)HSWAH 10P1.5 10x2x1.5 0.45 1.3 18.8 1.25 1.6 24.5 1097
RE-2Y(St)HSWAH 12P1.5 12x2x1.5 0.45 1.3 19.7 1.25 1.7 25.6 1230
RE-2Y(St)HSWAH 16P1.5 16x2x1.5 0.45 1.4 22.5 1.25 1.7 28.4 1471
RE-2Y(St)HSWAH 20P1.5 20x2x1.5 0.45 1.5 25 1.25 1.8 31.1 1971
RE-2Y(St)HSWAH 24P1.5 24x2x1.5 0.45 1.5 27.1 1.25 1.8 33.2 2251
备注:其他规格截面积&线芯要求可根据要求定制。
