  首页产品仪表电缆BS EN 50288-7仪表电缆

BS EN 50288-7标准PE绝缘, LSZH护套, 总屏蔽&铠装仪表电缆（单三线组）
RE-2Y(St)HSWAH 70°C / 300 V

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。

标准

  • 基本设计遵循BS EN 50288-7标准

电缆结构

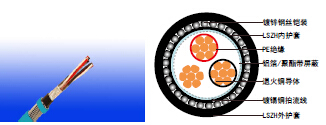

BS EN 50288-7标准铠装仪表电缆RE-2Y(St)HSWAH

防火特性

阻燃特性（单根电缆垂直燃烧测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

备注：*为已替换的标准，***为可选标准。

额定电压

  • 300V

电缆结构

导体 IEC 60228标准2类多股退火铜导体。
绝缘 EN 50290-2-23标准PE复合物绝缘
三线组 三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合 三线组以最佳绞距绞合成层
隔离层 聚酯带。
总屏蔽 带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。
内护套 EN 50290-2-27标准LSZH复合物。
铠装 镀锌钢丝铠装SWA。
外护套 EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。

颜色

  • 绝缘： 黑/白/红，三线组的电缆在白色线芯上以数字（1，2、、、）连续标识。
    外护套：黑色或蓝色（本安系统）

物理特性

工作温度范围（固定状态下） -30°C – +70°C
安装温度范围（运动状态） -5°C– +50°C
最小弯曲半径 10 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积  mm2  0.5 0.75 1 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.45 0.45
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.44
导体电阻 (20°C)  Ω/km  36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz)  pF/m(Max.) 115
电容不平衡值(1 kHz)  pF/500 m (Max.) 500
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
感应系数 mH/km(Max.) 1
工作电压  V 300
测试电压 Urms  线芯之间V  1500
线芯与屏蔽之间 V  1500

电缆结构参数

电缆型号 RE-2Y(St)HSWAH
芯数×3×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
No.x3xmm2 mm mm mm mm mm mm kg/km
RE-2Y(St)HSWAH 1T0.5 1x3x0.50 0.35 0.8 5.4 0.9 1.3 9.8 200
RE-2Y(St)HSWAH 1T0.75 1x3x0.75 0.38 0.9 6.1 0.9 1.3 10.5 220
RE-2Y(St)HSWAH 1T1.0 1x3x1.0 0.4 0.9 6.6 0.9 1.3 11 244
RE-2Y(St)HSWAH 1T1.3 1x3x1.3 0.45 0.9 7.2 0.9 1.3 11.6 268
RE-2Y(St)HSWAH 1T1.5 1x3x1.5 0.45 0.9 7.5 0.9 1.3 11.9 277
备注：其他规格截面积&线芯要求可根据要求定制。

BS EN 50288-7标准RE-2Y(St)HSWAH仪表电缆
