组合电缆
4x2.5电力电缆+2根双绞线+2根同轴电缆耐泥浆组合电缆

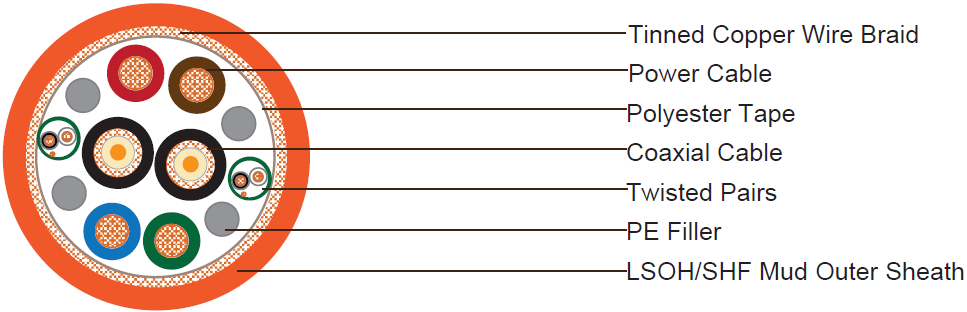

结构：

4x2.5电力电缆+2根双绞线+2根同轴电缆耐泥浆组合电缆

2根同轴电缆

导体 0.22mmsq, 7/0.20mm 裸铜绞线
绝缘 Celluar PE,厚度 0.92mm. 标称外径 2.44mm
屏蔽 0.12mm裸股铜线编织物，覆盖率约85%
护套 低烟无卤LSZH,厚度 0.45mm. 标称外径 3.82mm
护套颜色 黑色

4根电力电缆

导体 2.5mmsq, 7/0.67mm 裸铜绞线
绝缘 低烟无卤LSZH,厚度 0.65mm. 标称外径 3.31mm
绝缘颜色 红、蓝、绿、黄

2双绞线

导体 0.22mmsq, 7/0.20mm 裸铜绞线
绝缘 低烟无卤LSZH,厚度 0.25mm
绝缘颜色 白色/蓝色；白色橙色


屏蔽

 铝聚酯带0.2mm2铜排流线 标称外径为 2.56mm.

元件组件

填充材料 PE 填充材料, 如有必要
绕包带 聚酯带
屏蔽 0.16mm镀锡铜线编织物，覆盖率80%
外护套 LSOH/SHF泥浆，厚度 0.8毫米。标称外径16.7±1.0mm
护套颜色 橙色
电缆重量 370kg/km

电气和物理特性 @20°C:

同轴电缆

阻抗75±5Ohm (@5MHz)
最大衰减:3.3dB/100m (@5MHz)
容量:55pF/m 标称在1kHz

电力电缆

导体电阻:7.41Ohm/km
绝缘电阻:≥300 MOhmxkm

数据线对

导体电阻:92Ohm/km
绝缘电阻:≥300 MOhmxkm

元件组件

最小弯曲半径:160mm
工作温度:-40°C/+125°C
