非屏蔽THHN/THWN-2电缆

非屏蔽THHN/THWN-2石油电缆

应用

这些电缆适用于安装在管道及有支撑物的架空装置。它们可用于直埋、潮湿或干燥的地方及室外需要避光的电线槽。

标准

ICEA S-73-532; UL 1277; UL 83

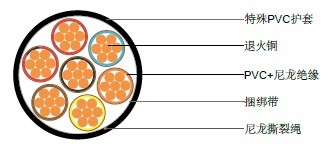

结构

导体: 退火裸铜，符合ASTM B3和B8
绝缘: 阻燃PVC加尼龙THHN/THWN-2，符合标准UL 83
颜色依照标准ICEA S-73-532中的#1-E2
捆绑带
撕裂绳: 尼龙
外护套: 特殊PVC, 阻燃, 防阳光防潮，符合标准UL 1277. 黑色
耐化学性: 耐脂肪烃及芳香烃

10 AWG, 600V, 90°C

芯数 PVC  厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 Flat 0.51 0.10 1.14 6.37x10.58 166 40
3 0.51 0.10 1.14 11.37 237 40
4 0.51 0.10 1.14 12.45 298 32/40
5 0.51 0.10 1.14 14.41 391 32
6 0.51 0.10 1.14 15.67 482 32
7 0.51 0.10 1.14 15.67 515 28
8 0.51 0.10 1.14 16.97 591 28
9 0.51 0.10 1.14 18.31 672 28
10 0.51 0.10 1.52 19.57 726 20
11 0.51 0.10 1.52 19.86 789 20
12 0.51 0.10 1.52 20.49 852 20
13 0.51 0.10 2.03 21.88 961 20
14 0.51 0.10 2.03 22.60 1094 20
15 0.51 0.10 2.03 23.18 1161 20
16 0.51 0.10 2.03 23.81 1183 20
19 0.51 0.10 2.03 25.07 1360 20
20 0.51 0.10 2.03 25.82 1420 20
25 0.51 0.10 2.03 28.97 1753 18
30 0.51 0.10 2.03 30.98 2075 18
37 0.51 0.10 2.03 33.45 2520 16
40 0.51 0.10 2.03 34.75 2714 16
45 0.51 0.10 2.03 36.85 3036 14
50 0.51 0.10 2.03 38.27 3353 14

12 AWG, 600V, 90°C

芯数 PVC  厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 Flat 0.38 0.10 1.14 5.72 x9.12 115 30.0
3 0.38 0.10 1.14 9.56 156 30.0
4 0.38 0.10 1.14 10.36 188 24.0/30.0
5 0.38 0.10 1.14 11.39 247 24.0
6 0.38 0.10 1.14 12.40 292 24.0
7 0.38 0.10 1.14 12.40 320 21.0
8 0.38 0.10 1.14 14.20 377 21.0
9 0.38 0.10 1.52 15.27 440 21.0
10 0.38 0.10 1.52 16.28 488 15.0
11 0.38 0.10 1.52 16.51 531 15.0
12 0.38 0.10 1.52 17.02 560 15.0
13 0.38 0.10 1.52 17.31 616 15.0
14 0.38 0.10 1.52 17.88 659 15.0
15 0.38 0.10 1.52 18.35 700 15.0
16 0.38 0.10 1.52 18.86 729 15.0
19 0.38 0.10 1.52 19.86 853 15.0
20 0.38 0.10 1.52 20.47 866 15.0
25 0.38 0.10 2.03 24.00 1158 13.5
30 0.38 0.10 2.03 25.61 1362 13.5
37 0.38 0.10 2.03 27.58 1647 12.0
40 0.38 0.10 2.03 28.62 1810 12.0
45 0.38 0.10 2.03 30.30 2021 10.5
50 0.38 0.10 2.03 31.44 2228 10.5

14 AWG, 600V, 90°C

芯数 PVC  厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 Flat 0.38 0.10 1.14 5.21 x 8.00 86 25.0
3 0.38 0.10 1.14 8.52 114 25.0
4 0.38 0.10 1.14 9.25 135 20.0/25.0
5 0.38 0.10 1.14 10.09 174 20.0
6 0.38 0.10 1.14 10.95 204 20.0
7 0.38 0.10 1.14 10.95 226 17.5
8 0.38 0.10 1.14 11.84 260 17.5
9 0.38 0.10 1.14 12.76 290 17.5
10 0.38 0.10 1.52 14.38 345 12.5
11 0.38 0.10 1.52 14.58 372 12.5
12 0.38 0.10 1.52 15.01 396 12.5
13 0.38 0.10 1.52 15.27 427 12.5
14 0.38 0.10 1.52 15.76 457 12.5
15 0.38 0.10 1.52 16.16 485 12.5
16 0.38 0.10 1.52 16.59 510 12.5
19 0.38 0.10 1.52 17.45 589 12.5
20 0.38 0.10 1.52 17.97 620 12.5
25 0.38 0.10 1.52 20.12 771 11.3
30 0.38 0.10 2.03 22.51 949 11.3
37 0.38 0.10 2.03 24.21 1152 10.0
40 0.38 0.10 2.03 25.10 1240 10.0
45 0.38 0.10 2.03 26.54 1381 8.8
50 0.38 0.10 2.03 27.51 1446 8.8
