多对总屏蔽电缆-百通等效电缆9680

百通等效电缆9680

应用

该多对总屏蔽电缆由线对绞合成缆心,外层为铝/聚酯带,含镀锡铜排流线。该电缆作为低电容计算机电缆适合EIA RS-232/422应用。

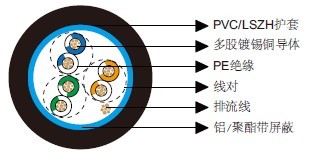

结构

导体:镀锡铜丝。
绝缘:PE。
总屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白,白/绿&绿/白。

电气和机械性能

AWG   24
导体结构   7x0.2
UL类型   2919
最大导体电阻 Ω/km 85
电压 V 30
标称电容 导体之间 pF/m 51
标称电容 导体与屏蔽之间 pF/m 90
弯曲半径   10x外径
工作温度 -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119680V 3 0.25 0.89 6.4
BE119680H 3 0.25 0.89 6.4
