多芯总屏蔽电缆-百通等效电缆9536

百通等效电缆9536

应用

该多芯总屏蔽电缆由单芯绝缘线绞合成缆,外层包裹铝箔/聚酯带,含排流线。适合RS232应用,作为音频,控制和仪表电缆。

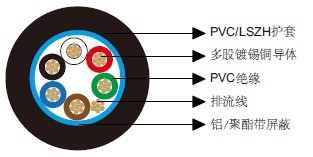

结构

导体:镀锡铜丝。
绝缘:PVC。
总屏蔽:铝/聚酯带。
排流线:多股镀锡铜,7x0.20。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,白,红,绿,棕,蓝。

电气和机械性能

AWG   24
导体结构   7x0.20
UL 类型   2464
最大导体电阻 Ω/km 85
电压 V 300
标称电容 导体之间 pF/m 108
标称电容 导体与屏蔽之间 pF/m 213
弯曲半径   10xOverall Diameter
工作温度 -30~80

尺寸

订购代码 芯数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119536V 6 0.25 0.81 5.3
BE119536H 6 0.25 0.81 5.3
