多对总屏蔽电缆-百通等效电缆9510

百通等效电缆9510

应用

该多对总屏蔽电缆由线对绞合成缆心,外层为铝/聚酯带,含镀锡铜排流线。适合RS232应用,作为音频,控制和仪表电缆。

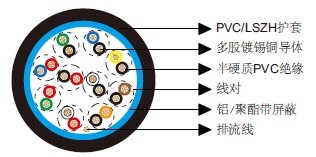

结构

导体:镀锡铜丝。
绝缘:半硬质PVC。
总屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑/红,黑/白,黑/绿,黑/蓝,黑/黄,黑/棕,黑/橙,红/白,红/绿,红/蓝。

电气和机械性能

AWG   24
导体结构   7x0.2
UL类型   2464
最大导体电阻 Ω/km 85
电压 V 300
标称电容 导体之间 pF/m 98
标称电容 导体与屏蔽之间 pF/m 164
弯曲半径   10x外径
工作温度 -30~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119510V 10 0.25 1.02 9.4
BE119510H 10 0.25 1.02 9.4
