多对总屏蔽电缆-百通等效电缆9154

百通等效电缆9154

应用

该多对总屏蔽电缆由线对绞合成缆心,外层为铝/聚酯带,含镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

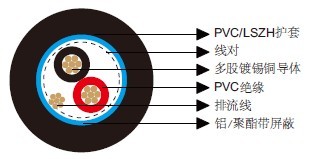

结构

导体:镀锡铜丝。
绝缘:PVC。
总屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑/红。

电气和机械性能

AWG   20
导体结构   7x0.32
UL类型   2464
最大导体电阻 Ω/km 34.1
电压 V 300
标称电容 导体之间 pF/m 197
标称电容 导体与屏蔽之间 pF/m 328
弯曲半径   10x外径
工作温度 -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE119154V 1 0.36 0.79 5.0
BE119154H 1 0.36 0.79 5.0
