多对总屏蔽铠装电缆-百通等效电缆26514

百通等效电缆26514

应用

该多对总屏蔽铠装电缆提供了极好的保护,是ACIC铠装电缆,用作仪表电缆。

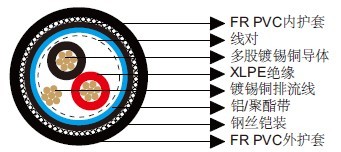

结构

导体:镀锡铜丝。
绝缘:XLPE。
总屏蔽:铝/聚酯带。
排流线:20 AWG (7X28) 镀锡铜丝。
内护套:FR PVC。
铠装:钢丝铠装。
外护套:FR PVC。
绝缘颜色:黑, 红。其他颜色可根据要求定制。

电气和机械性能结构

AWG   18
导体结构(数量x导体直径)   7x26
标称导体直流电阻 @20℃ Ω/km 22
标称外屏蔽直流电阻 @ 20℃ Ω/km 33
电压 V 300
弯曲半径   12x外径
工作温度 -40~90

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE1126514V SWA 1 0.7 1.5 12.64±1
