BS 5467 铠装电力电缆, 600/1000V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下

结构

导体            实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色, 蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      1.5mm² to 16mm²: 6 x 外径
                  25mm² and above: 8 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

单芯600/1000 V，多股圆形铜导体

标称导体 截面积	成股类型	标称绝缘 厚度	标称内衬 厚度	标称铝丝 直径	标称护套 厚度	标称外径	标称重量
mm²	No./mm	mm	mm	mm	mm	mm	kg/km
1x50	19/1.78	1.0	0.8	0.9	1.5	17.5	800
1x70	19/2.14	1.1	0.8	1.25	1.5	20.2	990
1x95	19/2.52	1.1	0.8	1.25	1.6	22.3	1280
1x120	37/2.03	1.2	0.8	1.25	1.6	24.2	1550
1x150	37/2.25	1.4	1	1.6	1.7	27.4	1900
1x185	37/2.52	1.6	1	1.6	1.8	30.0	2320
1x240	61/2.25	1.7	1	1.6	1.8	32.8	2930
1x300	61/2.52	1.8	1	1.6	1.9	35.6	3580
1x400	61/2.85	2.0	1.2	2.0	2.0	40.5	4600
1x500	61/3.20	2.2	1.2	2.0	2.1	44.2	5680
1x630	127/2.52	2.4	1.2	2.0	2.2	48.8	7160
1x800	127/2.85	2.6	1.4	2.5	2.4	55.4	9315
1x1000	127/3.20	2.8	1.4	2.5	2.5	60.6	11490

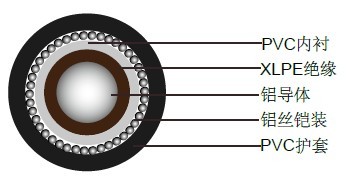

单芯600/1000 V，实心铝导体

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	铠装带		标称护套厚度	标称外径		标称电缆重量
				厚度	宽度		铝丝 铠装	铝带 铠装
mm²	mm	mm	mm	mm	mm	mm	mm	mm	kg/km
1x50	1.0	0.8	0.9	0.6	2.4	1.5	16.3	15.7	460
1x70	1.1	0.8	1.25	0.6	2.4	1.5	18.7	17.4	560
1x95	1.1	0.8	1.25	0.6	2.4	1.6	20.6	19.3	690
1x120	1.2	0.8	1.25	0.6	2.4	1.6	22.1	20.8	800
1x150	1.4	1	1.6	0.6	2.4	1.7	25.2	23.2	970
1x185	1.6	1	1.6	0.6	2.4	1.8	27.4	25.4	1150
1x240	1.7	1	1.6	1	3.6	1.8	29.9	28.7	1380
1x300	1.8	1	1.6	1	3.6	1.9	32.4	31.2	1640
