TXL美标汽车电缆

TXL汽车线

应用

单芯 XLPE 交联聚乙烯绝缘线缆用于汽车所需的最小直径跟最小重量用线,具有较高的耐热性。

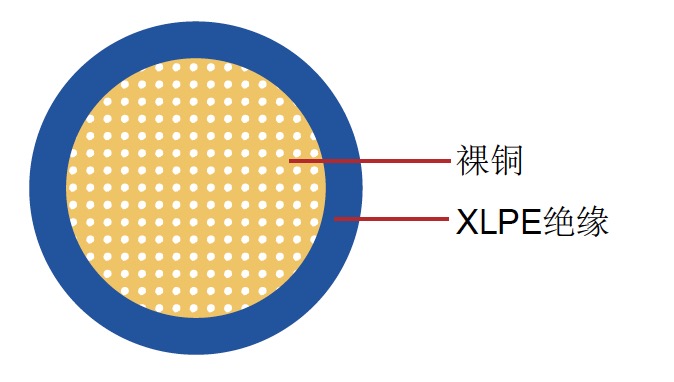

结构

导体: 导体由符合ASTM B3要求的软铜线绞合而成
绝缘: XLPE (交联聚乙烯)
标准: SAE J1128

技术参数

工作温度:–40 °C - 105 °C
  导体 绝缘 成缆
尺寸 标称导体截面积 股数/直径 最大直径 最小绝缘厚度 绝缘厚度 最大外径 重量
AWG mm² No./mm mm mm mm mm kg/km
22 1 × 0.35 7/0.25 0.76 0.28 0.40 1.70 6
20 1 × 0.50 7/0.32 0.97 0.28 0.40 1.90 8
20 1 × 0.50 19/0.19 0.95 0.28 0.40 1.90 8
18 1 × 0.80 16/0.25 1.17 0.28 0.40 2.20 11
18 1 × 0.80 19/0.23 1.17 0.28 0.40 2.20 11
16 1 × 1.00 19/0.28 1.45 0.28 0.40 2.40 15
14 1 × 2.00 19/0.36 1.80 0.28 0.40 2.70 22
12 1 × 3.00 19/0.45 2.29 0.32 0.46 3.30 34
10 1 × 5.00 19/0.57 2.87 0.35 0.50 4.00 53
10 1 × 5.00 100/0.26 3.00 0.35 0.45 3.90 53
8* 1 × 8.00 49/0.46 4.06 0.39 0.55 4.90 85

*只适合在SAE J1128 标准下。
*注:此处未指定的其他配置,大小,颜色和长度可根据要求提供.
