2YSLCY-JB/2YSLCYK-JB单芯德标汽车电缆

2YSLCY-JB/2YSLCYK-JB汽车连接线

应用

此电缆双层屏蔽,规格大,是PVC电机供电线缆。与传统的PVC电缆相比,柔软多股铜导体加聚乙烯绝缘可提供低损耗的电力传输,低电容性能和卓越的灵活性。该电缆的应用包括变频器,电机运行,高电磁干扰的连接,也用于汽车,造纸和食品工业,环保技术,包装行业,机床及处理设备中。整体铝箔和编织屏蔽可很好的防止电磁和电子干扰。可用于室内干燥或潮湿,中等机械应力的地方。 2YSLCYK- JB,应用抗紫外线黑色外护套,允许在户外使用或直埋应用。

标准及认证

VDE 0250 & 0281, EN 55011电磁兼容性, VDE-0875第11部分电磁兼容性, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

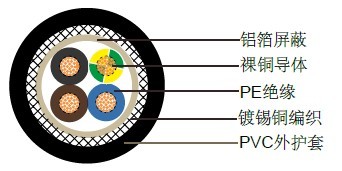

结构

- 多股铜导体,遵循DIN VDE 0295, IEC60228 cl. 5
- 聚乙烯(PE)绝缘
- 色彩编码遵循HD 308 S2(VDE 0293- 308)
- 特殊铝箔屏蔽
- 镀锡铜编织,覆盖率大约 80%
- 2YSLCY,透明PVC护套,YM2类,遵循VDE 0207第5部分,无铅,阻燃&自动灭火
- 2YSLCYK,黑色PVC护套,DMV5类,遵循VDE 0276-603, 无铅,抗紫外线,室外直埋应用,阻燃&自动灭火, IEC 60332.1 EEU指示电缆,遵循EEC 79/29低压指令

技术参数

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 20 x Ø
- 应用时的工作温度: -5º C to +70º C
- 固定安装温度: - 40º C to +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 GΩ x km
- 耦合电阻 最大 250 Ω/km
- 辐射电阻可达 80 x106 cJ/kg (up to 80 Mrad)
- 互容: 线芯/线芯 70 to 250 nF/km,
线芯/屏蔽 110 to 410 nF/km

线规 芯数 x 导体
截面积
# x mm²
标称外径
mm
互容
线芯/线芯
nF/km
互容
线芯/屏蔽
nF/km
铜的重量
kg / km
电缆重量
kg / km
16(30/30) 4 G 1.5 11.6 70 110 95 230
14(50/30) 4 G 2.5 13.1 80 130 150.0 300
12(56/28) 4 G 4 14.6 90 150 235.0 485
10(84/28) 4 G 6 16.0 110 170 320.0 630
8(80/26) 4 G 10 19.5 120 190 533.0 860
6(128/26) 4 G 16 22.0 130 220 789.0 1,290
4(200/26) 4 G 25 26.2 145 230 1,236.0 1,860
2(280/26) 4 G 35 29.4 150 260 1,662.0 2,610
1(400/26) 4 G 50 37.5 175 290 2,345.0 2,950
2/0(356/24) 4 G 70 40.0 180 300 3,196.0 3,950
3/0(485/24) 4 G 95 46.4 195 320 4,316.0 5,300
4/0(614/24) 4 G 120 53.1 215 340 5,435.0 6,600
300 MCM (765/24) 4 G 150 57.2 230 360 6,394.0 7,043
350 MCM (944/24) 4 G 185 61.1 240 380 7639 8384
500 MCM (1225/24) 4 G 240 67.3 250 410 10013 11611
