SACS 安防门禁控制系统
RS485 数据连接线,RE-02Y(St)H 1P18A
RE-02Y(St)H 1P18A (CU/PE/OSCR/LSZH 1×2×18AWG)

机场超低压电缆RS485 数据连接线机场超低压电缆RS485 数据连接线

应用

电缆设计为RS485数据连接线。电缆结合低电容的绝缘与良好的屏蔽性能,在火灾发生时以提供高速,无干扰,持续的数据传输功能。

标准

基本设计 EIA/TIA 485
无卤 IEC 60754-1
无腐蚀性气体排放 IEC 60754-2
最小烟雾释放 IEC 61034/1/2
降低火蔓延 IEC 60332-3C / NF C 32-070-2.2 (C1)
阻燃 IEC 60332-1 / NF C 32-070-2.1 (C2)
防火耐火 IEC 60331-23 / NF C 32-070-2.3(CR1)

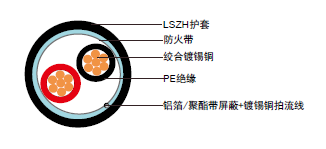

电缆结构

导体: 多股镀锡退火铜线导体,符合国际标准IEC(EN) 60228 2类或5类.
绝缘: 实心或发泡PE复合物。
成缆单元:线芯以不同绞距绞合在一起,以减少串扰。
总屏蔽:带有拍流线的铝带或者聚酯带屏蔽层。
防火层:防火带
护套: BS7655-6.1标准LTS3型热塑性LSZH复合物。

电气特性

介电测试 1000 V r.m.s. for 5' (core-core)
  1000 V r.m.s. for 5' (core-screen)
阻抗 120Ω
电容 45 nF/km 导体之间
  90 nF/km 导体与屏蔽之间

物物理性能和热性能

工作温度范围(固定状态下):: -30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径: 8 × OD

结构参数

RE-02Y(ST)H 1P18A

对数 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总外径 标称重量
No. mm2 No/mm mm mm mm kg/km
1 18 7/0.404 1.15 1.2 10.5 100
1 18 16/0.254 1.15 1.2 10.5 100
