按钮控制电缆,FFX200 05mRZ1-R/F 2G0.5
FFX200 05mRZ1-R 2G0.5 (CU/MGT+XLPE/LSZH 2×0.5mmsq 300/500V class 2)
FFX200 05mRZ1-F 2G0.5 (CU/MGT+XLPE/LSZH 2×0.5mmsq 300/500V class 5)

机场超低压电缆

应用

安防门禁控制系统按钮控制电缆是热塑性低烟无卤多股多芯软电缆。按钮控制电缆具有降低火蔓延的特性,特别是发生火灾时降低火灾在建筑物群间的蔓延是尤为重要的。基于这种特性,按钮控制电缆主要应用在控制和电源电路,电发站,地下通道,电梯,自动扶梯和高层建筑。

标准

基本设计 BS 7629-1
无卤 IEC 60754-1
无腐蚀性气体排放 IEC 60754-2
最小烟雾释放 IEC 61034/1/2
降低火蔓延 IEC 60332-3C / NF C 32-070-2.2 (C1)
阻燃 IEC 60332-1 / NF C 32-070-2.1 (C2)
防火耐火 IEC 60331-23 / NF C 32-070-2.3(CR1)

额定电压

300/500V

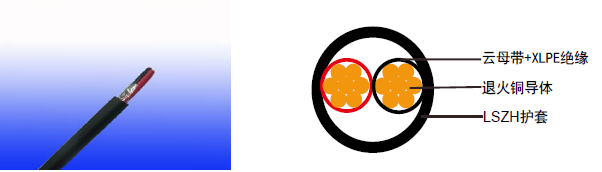

电缆结构

导体: 多股绞合平纹退火铜线导体,符合国际标准IEC(EN) 60228 2类或5类.
绝缘: 云母带被覆挤压式XLPE复合物绝缘层。
护套: BS7655-6.1标准LTS3型热塑性LSZH复合物。

电气特性

介电测试 2000 V r.m.s. x 5' (core/core)
绝缘电阻 1000 MΩ x km (at 20°C)
短路温度 250°C

物物理性能和热性能

工作温度范围(固定状态下):: -30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径: 8 × OD

结构参数

FFX200 05mRZ1-R 2G0.5
FFX200 05mRZ1-F 2G0.5

对数 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总外径 标称重量
No. mm2 No/mm mm mm mm kg/km
2 0.5 7/0.31 0.5 0.5 6.5 45
2 0.5 16/0.2 0.5 0.5 6.5 45
