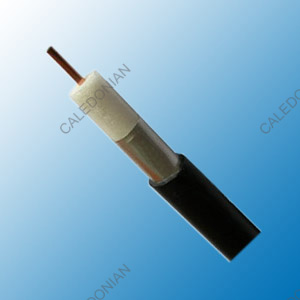

AQR320 Coaxial Cables

Construction

Inner conductor  Copper-clad Aluminium wire  Φ1.80 mm
Dielectric  Foam PE  Φ7.47 mm
Outer conductor  Welding solid aluminum tube  Φ8.13 mm
Sheath  PE/Flame retardant PE Φ10.03 mm
Messager  optional

Electrical & Mechanical Characteristics

Impedance  75±5 Ohm
Nominal capacitance  50 pF/m
Velocity of propagation  87%
Insulation resistance  >5000 Mohm.Km
Inner conductor resistance  10.6 Ohm/Km
Outer conductor resistance  3.25 Ohm/Km
Installation temperature range  -40°C - +85 °C
Operating temperature range  -40°C - +85°C
Cable weight (approx.)  70 kg/km

Attenuation

Frequency(MHz)  Attenuation (dB/100 m)   Attenuation (dB/100 ft)
5 0.79 0.24
55 2.76 0.84
250 6.1 1.86
300 6.69 2.04
350 7.38 2.25
400 7.81 2.38
450 8.27 2.52
500 8.92 2.72
550 9.35 2.85
600 9.78 2.98
750 10.96 3.34
865 11.87 3.62
1000 12.76 3.89

Return Loss

5-30 MHz  >30dB
30-470 MHz  >30dB
470-1000 MHz  >30dB
