Type SHD-GC三芯圆形移动电力电缆,CPE护套5kV

应用

该重型电缆适用于长臂采煤机,连续采煤机和移动设备如挖斗机、挖泥机和钻机。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

结构

导体:
多股镀锡退火铜导体。
导体屏蔽:
导电层。
绝缘:
乙丙橡胶(EPR)。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线:
镀锡铜导体和黄色聚丙烯绝缘。
接地线:
镀锡铜导体。
护套:
黑色加强型特重型氯化聚乙烯(CPE)。

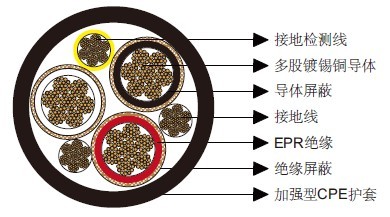

SHD-PCG三芯圆形矿用电缆5kV

可选项

• 其他护套材料如CSP/PCP/NBR/PVC/TPU可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线规 格 接地检测 线规格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
AWG/
kcmil
inch mm inch mm inch mm lbs
/kft
kg
/km
A
3×6 133 10 8 0.110 2.8 0.185 4.7 1.56 39.6 1560 2322 93
3×4 259 8 8 0.110 2.8 0.185 4.7 1.68 42.7 1895 2820 122
3×2 259 6 8 0.110 2.8 0.205 5.2 1.87 47.5 2445 3639 159
3×1 259 5 8 0.110 2.8 0.205 5.2 1.95 49.5 2800 4167 184
3×1/0 266 4 8 0.110 2.8 0.220 5.6 2.08 52.8 3230 4807 211
3×2/0 329 3 8 0.110 2.8 0.220 5.6 2.20 55.9 3800 5655 243
3×3/0 418 2 8 0.110 2.8 0.235 6.0 2.36 59.9 4475 6660 279
3×4/0 532 1 8 0.110 2.8 0.235 6.0 2.50 63.5 5265 7835 321
3×250 627 1/0 6 0.120 3.0 0.250 6.4 2.69 68.3 6105 9085 355
3×300 741 1/0 6 0.120 3.0 0.250 6.4 2.81 71.4 6875 10231 398
3×350 888 2/0 6 0.120 3.0 0.265 6.7 2.95 74.9 7795 11600 435
3×500 1221 4/0 6 0.120 3.0 0.280 7.1 3.31 84.1 10415 15499 536

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
