Type SHD-GC三芯圆形移动电力电缆,CPE护套2kV

应用

该重型电缆适用于长臂采煤机、连续采煤机,装载机、钻、传送机、泵和其他需要接地线、接地检测线和金属屏蔽层的移动设备。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

结构

导体:
多股镀锡退火铜导体。
绝缘:
乙丙橡胶(EPR)。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线:
镀锡铜导体与黄色聚丙烯绝缘。
接地线:
镀锡铜导体。

护套:
黑色加强型特重型氯化聚乙烯(CPE)。

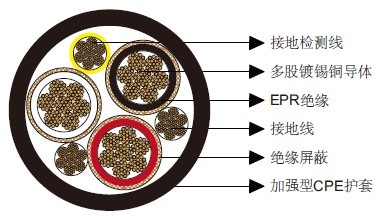

Type SHD-GC三芯圆形移动矿用电缆,CPE护套2kV

可选项

• 其他护套材料如CSP/PCP/NBR/PVC/TPU可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线 规格 接地检测线 规格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
AWG
/kcmil
inch mm inch mm inch mm lbs
/kft
kg/km A
3×6 133 10 10 0.07 1.8 0.155 3.9 1.29 32.8 1130 1682 93
3×4 259 8 10 0.07 1.8 0.155 3.9 1.40 35.6 1460 2173 122
3×3 259 7 10 0.07 1.8 0.170 4.3 1.51 38.3 1680 2500 140
3×2 259 6 10 0.07 1.8 0.170 4.3 1.59 40.4 1990 2961 159
3×1 259 5 8 0.08 2.0 0.190 4.8 1.76 44.7 2385 3549 184
3×1/0 266 4 8 0.08 2.0 0.190 4.8 1.86 47.2 2765 4115 211
3×2/0 329 3 8 0.08 2.0 0.205 5.2 2.00 50.8 3255 4844 243
3×3/0 418 2 8 0.08 2.0 0.205 5.2 2.13 54.1 3890 5789 279
3×4/0 532 1 8 0.08 2.0 0.220 5.6 2.31 58.7 4720 7024 321
3×250 627 1/0 6 0.095 2.4 0.220 5.6 2.51 63.8 5460 8125 355
3×300 741 1/0 6 0.095 2.4 0.235 6.0 2.68 68.1 6395 9517 398
3×350 888 2/0 6 0.095 2.4 0.235 6.0 2.81 71.4 7280 10834 435
3×500 1221 4/0 6 0.095 2.4 0.265 6.7 3.19 81.0 9820 14614 536

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
