Type MP-GC三芯煤矿电源馈线电缆,CPE护套5kV

应用

该电缆用于煤矿配电系统单元的连接,适合在潮湿或干燥的地方采用管道、管沟、露天或直埋的方式敷设。

标准

ICEA S-75-381/NEMA WC 58
ASTM B-8
CAN/CSA-C22.2 No.96

结构

导体:
多股退火裸铜导体。
导体屏蔽:
导电层。
绝缘:
乙丙橡胶(EPR)。
绝缘屏蔽
导电层+铜带。
接地检测线:
铜导体与黄色聚丙烯绝缘。
接地线:
镀锡铜导体。

护套:
黑色氯化聚乙烯(CPE)。

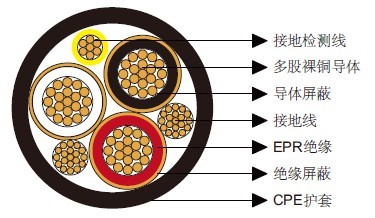

Type MP-GC三芯煤矿电源馈线电缆,CPE护套5kV

可选项

其他护套材料如CSP/PCP/NBR/PVC/TPU可根据要求提供。

机械和热性能

最小弯曲半径:12×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线规 格 接地检测 线规格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
AWG/
kcmil
inch mm inch mm inch mm lbs/kft kg/km A
3×6 7 10 8 0.09 2.3 0.11 2.8 1.30 33.0 1060 1577 93
3×4 7 8 8 0.09 2.3 0.11 2.8 1.41 35.8 1441 2144 122
3×2 7 6 8 0.09 2.3 0.11 2.8 1.47 37.3 1827 2718 159
3×1 19 5 8 0.09 2.3 0.11 2.8 1.54 39.1 2168 3226 184
3×1/0 19 4 8 0.09 2.3 0.11 2.8 1.63 41.4 2602 3871 211
3×2/0 19 3 8 0.09 2.3 0.11 2.8 1.72 43.7 3010 4478 243
3×3/0 19 2 8 0.09 2.3 0.14 3.6 1.89 48.0 3265 4859 279
3×4/0 19 1 8 0.09 2.3 0.14 3.6 2.01 51.0 4190 6234 321
3×250 37 1/0 8 0.09 2.3 0.14 3.6 2.10 53.3 4825 7179 355
3×350 37 2/0 8 0.09 2.3 0.14 3.6 2.31 58.7 6062 9019 435
3×500 37 4/0 8 0.09 2.3 0.14 3.6 2.59 65.8 8427 12538 536

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
